气动流量控制系统|流量控制系统

气动流量控制系统
气动流量控制系统

一、气动流量控制系统 概述

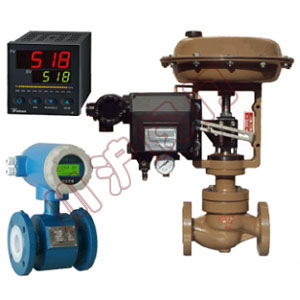

上海川沪阀门有限公司设计的气动流量控制系统,是由气动调节阀、电磁流量计、流量调节仪组成,可以完成现代工业过程中对管道流量的全自动控制。具有安装方便、响应快、控制精度高、整定方便、性能可靠等特点。广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业。

二、气动流量控制系统 工作原理

在化工、石油、钢铁、轻工等生产过程中,都要求对流量进行控制。流量控制系统由流量计、调节器和流量调节装置组成。流量计用来测量被控流量,并把它变换成可直接与给定量比较的物理量(一般是电压)。当流量计的输出与给定量之间存在偏差时,调节器对偏差信号进行处理并输送给流量调节装置。流量调节装置据此调节阀门的开启程度,以改变管道中的流量,使之趋于期望值并保持在期望值附近。流量调节装置依流体的传输方式不同有多种形式。

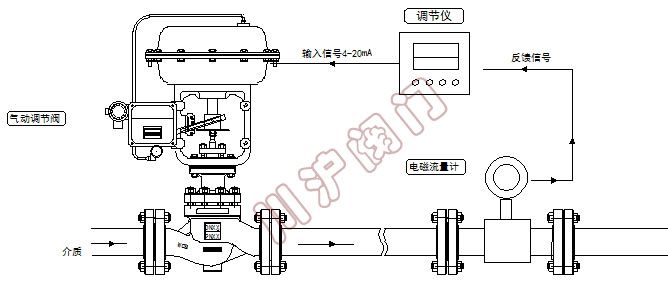

三、气动流量控制系统 原理图

气动流量控制系统 原理图
气动流量控制系统 原理图

四、气动流量控制系统 调节阀技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称流量(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 等百分比、直线性
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)

五、气动流量控制系统 调节阀性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
