美标气动球阀|气动美标高压球阀

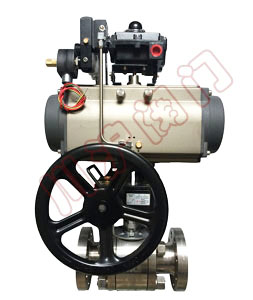

美标气动球阀 美标气动球阀 结构图
美标气动球阀 美标气动球阀 结构图

一、美标气动球阀 概述

美标气动球阀,是由双作用(或单作用)气动执行机构和美标阀体组成,根据客户的不同需求,选配附件,如手轮,电磁换向阀(ASCO电磁阀、亚德客电磁阀、4M310电磁阀等)空气过滤减压阀、阀位反馈(限位开关)、阀门定位器(YT-1000R阀门定位器、西门子阀门定位器)。根据客户提供的阀门的压力、口径、介质、介质的温度等一系列参数,来确认具体的球阀的选型,包含阀体的材质,阀门的密封件等。美标气动球阀连接方式有:法兰连接、螺纹连接、焊接等。
气动美标球阀广泛应用于石油、化工、发电、造纸等各部门,以及人们日常生活中。

二、美标气动球阀 技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200
公称通径(in) 1/2 3/4 1 1-1/4 1-1/2 2 1-1/2 3 4 5 6 8
设计依据 API、ANS标准
设计标准 API6D、ANSI B16.34
结构长度 API6D、ANSI B16.10
连接法兰 API6D、ANSI B16.10
连接法兰尺寸 ANSI B16.5
试验和检验 API6D、API598

三、美标气动球阀 气动执行机构图片

AT型气动执行机构 AW型气动执行机构
AT型气动执行机构 AW型气动执行机构

四、美标气动球阀 执行机构技术参数

执行器型号 AT、AW系列单、双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、美标气动球阀 阀座选型

美标气动球阀 阀座
美标气动球阀 阀座选型

六、美标气动球阀 结构尺寸

公称通径 外形尺寸 连接法兰尺寸
mm in L L1 L2 ~H D D1 D2 C f n-Φd
15 1/2 108 141 71 204 89 60.5 35 10 1.6 4-Φ15
20 3/4 117 141 71 209 99 69.9 43 10.5 1.6 4-Φ15
25 1 127 159 83 214 108 79.2 51 11.5 1.6 4-Φ15
32 1-1/4 140 211 95 257 117 88.9 64 13 1.6 4-Φ15
40 1-1/2 165 248 107 274 127 98.6 73 14.5 1.6 4-Φ15
50 2 178 248 107 290 152 120.7 92 16 1.6 4-Φ19
65 2-1/2 190 269 123 310 178 139.7 105 18 1.6 4-Φ19
80 3 203 269 123 346 191 152.47 127 19.5 1.6 4-Φ19
100 4 229 345 152 378 229 190.5 157 24 1.6 8-Φ19
125 5 356 409 172 425 254 215.9 186 24 1.6 8-Φ19
150 6 394 550 215 468 279 241.3 216 25.5 1.6 8-Φ22
200 8 457 633 262 583 343 298.5 270 28.5 1.6 8-Φ22
