PZ941电动排渣闸阀

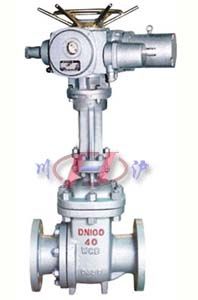

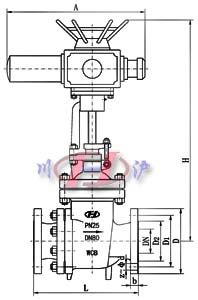

电动排查闸阀 电动排查闸阀 (外形图)
电动排查闸阀 电动排查闸阀 (外形图)

■ 产品概述

本公司生产的电动排渣闸阀适用于公称压力PN1.6~6.4Mpa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中的介质,电动排渣闸阀适用介质为:灰水混合物,渣水混合物(渣水比1:6,大料度<50MM)。

■ 产品特点

1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封,性能优良。
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻。
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性。
6、中大口径设置滚动轴承,启闭轻松。

■ 阀门执行标准

设计与制造 结构长度 压力温度等级 连接法兰 试验与检验
GB12234 GB3595 GB12221 GB9131 JB/T74 HG20604 JG/T79 GB9113 HG20593-20635 GB13927 JB/T9092

■ 主要零件材料

阀体 阀 盖 支 架 闸 板 阀 杆 阀 座 密封圈 填 料 阀杆螺母
WCB WCB WCB 耐磨合金 2Cr13 耐磨合金 增强柔性石墨 增强柔性石墨 ZCuA110Fe3

■ 主要外形及连接尺寸

公称通径 公称压力 L D D1 D2 H A b f z-Φd
DN50~500 1.6MPa 由于各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售部 ,技术人员将会为您提供完整的图纸及技术资料
