ZVSW超小型电动调节阀

ZVSW超小型电动调节阀 ZVSW超小型电动调节阀外形尺寸
ZVSW超小型电动调节阀 ZVSW超小型电动调节阀外形尺寸

一、超小型电动调节阀 概述

  ZVSW系列超小型直行程电动调节阀是继VA-3000系列之后的最新一代超小型电子式一体化直行程调节阀。ZVSW系列超小型直行程电动调节阀以220V交流电源为驱动电源,接受标准的4一20mADC或者1-5V控制信号,经伺服放大器控制,使电机带动减速器运行而产生轴向推力,使阀芯作相应移动,改变阀门的开度,达到对压力、温度、流量、液位等工艺参数的调节,从而实现控制的目的,同时伺服放大器还输出一个与执行器的位移相对应的4一20mADC或者1-5V阀位反馈输出信号。ZVSW系列超小型直行程电动调节阀,采用电子式一体化电动执行机构,体积小、重量轻、功能强、伺服放大器内装、操作方便。ZVSW系列超小型直行程电动调节阀广泛应用于电力、暖通中央空调、冶金、轻工等行业的自动化控制系统中,特别适用于高校教学和科研设备,最小阀芯口径3mm。

二、超小型电动调节阀 产品特点

1、机体一体化结构:集减速器、电机、位置发送器和伺服放大器于一体。
2、驱动电机体积小、力矩大。执行结构体积只有常规电动执行结构的四分之一。
3、位置传感器采用导电塑料电位器,体积小、线性好、寿命长、可靠性高。
4、减速器采用齿轮传送,中心的齿轮采用中心轴旋转型的滚轴,阀轴则采用中央螺丝管道以及定位圆片。
5、具有电气控制限位功能。
6、正、反作用控制设置。
7、断线保护功能。
8、手动和自动功能。

三、超小型电动调节阀 技术参数

1、输入控制信号:4-20mADC,输入阻抗250Ω
2、位置反馈电位器: 1K
3、阀位输出信号:4-20mADC,负载电阻0-500Ω
4、死区:0.5-5%连续可调。出产设置为1%
5、输入控制信号断性保护:阀位可根据要求选择停、全开与全闭
6、电源:220V AC 50HZ
7、工作环境温度:-5—+55℃、储存:-20—+65℃,相对湿度< 85%
8、执行机构与阀体联接方式:BSP平行内螺纹型
9、执行机构输出力:1000N、1500N
10、介质:水/蒸汽、酸减溶液
11、流量特性:等百分比、 线性
12、最大相对温度:不结露
13、电线联连:电线1.5mm2
14、关闭方向:阀杆方向:阀杆下行为阀门关闭方向

四、超小型电动调节阀 主要技术参数

公称通径 20 25
阀座直径mm 3 4 5 6 7 8 10 12 15 20 25
额定流量系数kv 直线 0.08 0.12 0.2 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11
等百分比 0.08 0.12 0.2 0.32 0.5 0.8  1.6 2.5 4 6.3 10
行程 10 16
允许压差△MPa 1.6 1.2 1.2 1.2 1.2 1.2 1.0
允许泄漏量Q 为KV 值的0.01%
配执行器型号 ZVSW系列超小型电动执行机构
基本误差% ±2.5
回差% 2.0
死区% 0.5
始终点偏差% ±2.5
额定行程偏差 2.5
可调比 30:1

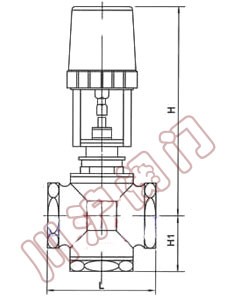

五、超小型电动调节阀 外形尺寸

型号 规格DN(mm) 流量系数 (KV) 行程 (mm) 关闭压差 (kpa) 主要尺寸(mm)
L H H1
ZVSW DN20 6.9 10 1400 110 265 80
DN25 10 16 1400 110 265 80
DN32 16 16 800 120 270 85
