电动防爆小流量调节阀|电动不锈钢小流量调节阀

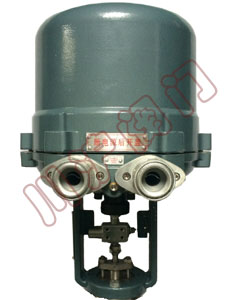

电动防爆小流量调节阀 产品图片
电动防爆小流量调节阀

一、电动防爆小流量调节阀 概述

电动防爆小流量调节阀 型号:ZRSW-FB,是由3810L 直行程电动执行机构和小流量调节阀阀体组成。防爆型电动执行机构防爆等级为ExdII BT4。电动防爆小流量调节阀控制信号4-20mA,反馈信号4-20mA。小流量调节阀阀体的具体选型是根据客户提供的阀前压力、阀后压力、介质种类、介质温度、流量大小来具体选型。技术工程师根据客户提供的参数,确定阀座缩径,进而控制阀门的流量大小。
381L系列直行程电动执行器,是以AC220单相交流电为电源,接受来自 DCS、PLC系统和其他操作器的DC4~20mA,标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用最先进的混合集成电路,包含完整的保护功能,可现场控制或远程控制,被设计成匣子形式,并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点,可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。

二、电动防爆小流量调节阀 技术参数

公称通径(DN) G3/8"、1/2"、G3/4"、G1"
阀座直径(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
额定流量系数KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允许压差(MPa) ≤公称压力
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性 等百分比
额定行程(mm) 8 10 12
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
配置执行器类别 PSL系列、3810L系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

三、电动防爆小流量调节阀 电动执行机构

防爆电动执行机构 3810L-FB
防爆电动执行机构 3810L-FB

四、电动防爆小流量调节阀 电动执行机构参数

型号 额定输出力N 速度mm/s 最大行程
381LSA-08
381LXA-08
800
800
4.2
4.2
30
381LSA-20
381LXA-20
2000
2000
2.1
2.1
381LSB-30
381LXB-30
3000
3000
3.5
3.5
60
381LSB-50
381LXB-50
5000
5000
1.7
1.7
381LSC-65 6500 2.8 100
381LSC-99 10000 2.0
381LSC-160 16000 1.0

五、电动防爆小流量调节阀 阀盖形式

电动防爆小流量调节阀 标准型 电动防爆小流量调节阀 高温型 电动防爆小流量调节阀 低温型 电动防爆小流量调节阀 波纹管型
电动防爆小流量调节阀 标准型 电动防爆小流量调节阀 高温型 电动防爆小流量调节阀 低温型 电动防爆小流量调节阀 波纹管型

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

六、电动防爆小流量调节阀 外形尺寸图

电动防爆小流量调节阀 外形尺寸图
电动防爆小流量调节阀 外形尺寸图

七、电动防爆小流量调节阀 连接尺寸参数

公称通径DN 阀座直径dn L H H1 (3810) H1 (PSL) D R
G3/8" 1.5~12 110 30 473 537 177 225
G1/2" 1.5~12 110 30 473 537 177 225
G3/4" 1.5~12 110 30 473 537 177 225
G1" 1.5~12 110 30 473 537 177 225

八、气动铸钢单座调节阀 订货须知

1.公称通径
2.公称压力
3.连接方式
4.执行机构
5.作用方式
6.工艺介质及状态
7.阀前压力、阀后压力
8.最大、正常、最小流量
9.使用温度
