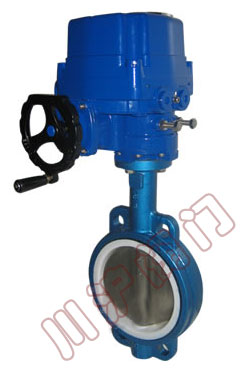

ZRJD电动调节蝶阀

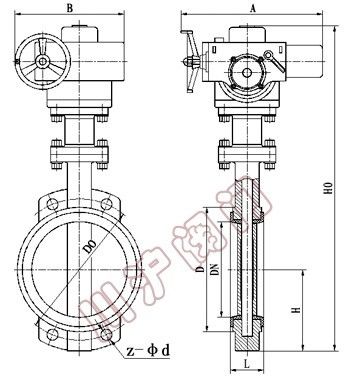

ZRJD电动调节蝶阀 ZRJD电动调节蝶阀 结构图
电动调节蝶阀 电动调节蝶阀 结构图

一、电动调节蝶阀 概述

ZRJD电动调节蝶阀该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。它可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、电动调节蝶阀 特点

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

三、电动调节蝶阀 NA电动执行机构技术参数

NA系列电动执行机构是具有自动调试,故障自诊断、自处理功能的智能型电动执行机构。机内自带伺服系统,无需外配伺服放大器的一体化产品,可直接接受计算机、调节器或操作器的4-20mAd.c.控制信号工作。 减速器采用二级精密蜗轮蜗杆传动机构,具有低噪声、高效率、自锁性等特点;手操机构具有通电自动复位功能;整机具有可靠的过热、过载和限位的三项保护,可确保产品的安全运行。 产品外壳防护性能达到IEC IP67,NEMA 4和6 标准,具有卓越的户外使用性能。 产品按组合方式具有二位和比例两个系列,并具EXd II BT4防爆等级,可以满足各类角行程调节阀的配套,是国内现有高性能价格比电动执行机构的最佳选择。

1.输入信号: 4~20mADCc 1-5VDC 220VAC开关接点信号
2..阀位输出信号: 4~20mADC,负载电阻:≤500Ω
3.分辨率:高于1/200
4.死区:0.4~1.2%可调
5.信号隔离:输入信号,输出信号,电源三隔离
6.故障状态:可设定为0-100%全行程任意位置
7.工作温度:-10~55℃
8.相对湿度:≤90%(不凝结)
9.位置转换精度:±0.5%
10.绝缘电阻: ≥100MΩ(500VDC.)
11.绝缘强度: 2000VAC,1分钟(输入对输出对电源对地)
12.采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。
13.适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次。

四、电动调节蝶阀 采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

五、电动调节蝶阀 主要技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

六、电动调节蝶阀 主要零件材质

零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

七、电动调节蝶阀 外形尺寸

公称通径 结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 438 125 125 110 4-14 125 4-18 125 4-18
65 21/2 46 70 453 125 125 130 4-14 145 4-18 145 4-18
80 3 46 83 478 125 125 150 4-18 160 8-18 160 8-18
100 4 52 105 519 125 125 170 4-18 180 8-18 180 8-18
125 5 56 115 713 325 245 200 8-18 210 8-18 210 8-18
150 6 56 137 749 325 245 225 8-18 240 8-22 240 8-22
200 8 60 164 843 325 245 280 8-18 295 8-22 295 12-22
250 10 68 206 947 363 313 335 12-18 350 12-22 355 12-26
300 12 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
350 14 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
400 16 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
450 18 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
500 20 127 343 1226 546 431 600 20-22 620 20-26 650 20-33
600 24 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
700 28 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
800 32 190 525 1659 546 556 920 24-30 950 24-33 950 24-39
900 36 203 585 1748 617 706 1020 24-30 1050 28-33 1050 28-39
1000 40 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
1200 48 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
1400 56 279 910 2310 790 1338 1560 36-36 1590 36-42 1590 36-48
1600 64 318 1030 2845 868 1476 1760 40-36 1820 40-48 1820 40-56
1800 72 356 1140 3060 868 1476 1970 44-39 2020 44-48 2020 44-56
2000 80 406 1250 3350 965 1600 2180 48-42 2230 48-48 2230 48-62

注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。

相关名称:电动调节蝶阀 电动衬氟蝶阀 电动对夹蝶阀
