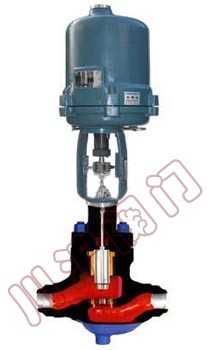

KHPS电动高压笼式调节阀(配防爆执行器) |
川沪牌V230Y型自力式压力调节阀由阀体、阀座、阀芯部件等组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。和ZZYP相比,控制弹簧由于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点。因此广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。 本产品有公称压力PN16、40,公称通径范围20~300mm,使用温度≤350℃。多种多样的品种可供选择。比老型式有更大压差范围。
型式:单座铸造球型阀
公称通径:25、40、50、80mm
公称压力:ANSI 900、1500、2500 JIS 63K
连接型式:法兰连接:RF、RJ
法兰标准:JIS B2201-1984、ANSI B16.5-1981等
焊接连接:嵌接焊SW(25~80mm)对接焊BW(80mm)
材料:碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)等
上阀盖:常温型(P):-5~+230℃
伸长Ⅰ型(E1): +230~+566℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式:单座柱塞型阀芯

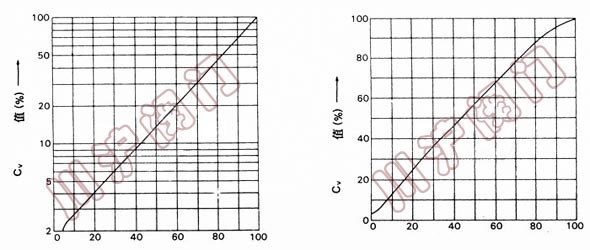

流量特性:等百分比特性(%)和线性特性(L),参考图1
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等
型 式:DKZ系列电动执行机构;361L系列电子式电动执行机构;RS系列电动执行机构;PSL系列电子式电动执行机构
输入信号:DKZ执行机构:Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻 250Ω) 361L执行机构:4~20mA·DC或1~5V(输入电阻250Ω) RS执行机构:0~10mA·DC、4~20mA·DC PSL执行机构:4~20mA·DC
电源电压
DKZ执行机构:220V,50Hz。
361L执行机构:220V,50/60Hz。
RS执行机构:单相控制220V·AC±5%;三相控制380V±5%。
PSL执行机构:单相控制220V,50Hz
手动机构:DKZ执行机构:手轮;361L执行机构:离合式;RS执行机 构:手轮;PSL执行机构:手轮
环境温度:-20~+60℃
阀作用型式:电关式或电开式
泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
软阀座:小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回 差:气动带定位器:小于全行程的1%,不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
电动配DKZ执行机构为1.5%;配361L执行机构为2%;配RS执行机构为1%;配PSL执行机构为1%
基本误差:气动带定位器:小于全行程的±1%, 不带定位器:小于全行程的±5%
电动执行器配DKZ执行机构为±2.5%;配361L执行机构为±2%;配RS执行机构为±1%;配PSL执行机构为±1%
注:采用标准的V型聚四氟乙烯填料
可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)
公称通径 | 25 | 40 | 50 | 80 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径 | 25 | 32 | 40 | 32 | 40 | 50 | 50 | 65 | 80 | |||||||||||
额定Cv值 | 等百分比(%)线性(L) | JIS63K ANSI 900 ANSI 1500 |
0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 12 | 12 | 17 | 25 | 17 | 25 | 47 | 47 | 75 | 110 |
ANSI 2500 | - | 12 | 17 | 12 | 17 | 31 | 31 | 47 | 75 | |||||||||||
额定行程(mm) | 14.3 | 25 | 38 |
注:1、如果执行机构带有辅助气源,应选用二者中较小一个供气压力作为计算允许压差的。
2、大允许压差不准超过ANSI B16.34标准规定的大值。
3、进口压力P1不准超过阀关闭时的大允许压差。
4、大允许压差随阀泄漏不同而变化,用一格内上方数字表示阀泄漏量≤0.01%,下方数字表示阀泄漏量≤0.001%
法兰距(mm)
公称通径 | L | ||||||
---|---|---|---|---|---|---|---|
JIS63K | ANSI 900 | ANSI 1500 | ANSI 2500 | ||||
RF | RF(SW,BW) | RJ | RF(SW,BW) | RJ | RF(SW,BW) | RJ | |
25 | 276 | 292 | 292 | 292 | 292 | 318 | 318 |
40 | 323 | 333 | 333 | 333 | 333 | 358 | 361 |
50 | 354 | 375 | 378 | 375 | 378 | 400 | 403 |
80 | 431 | 440 | 443 | 460 | 463 | 498 | 504 |
注:法兰距符合IEC534的标准。

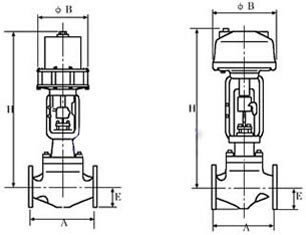

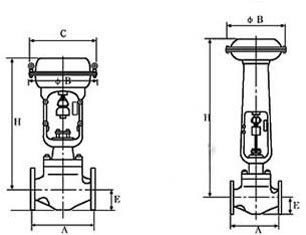

LHA执行器 LVA5执行器 | LVA6执行器 LVP执行器 |
公称通径 | 执行机构 | H | E | C | φB | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
ANSI900 JIS 63K | ANSI 1500 | ANSI 2500 | ANSI 900 | ANSI 1500 | ANSI 2500 | |||||||
常温型(P) | 伸长型(E1) | 常温型(P) | 伸长型(E1) | 常温型(P) | 伸长型(E1) | |||||||
25 | LHA3D、R | 710 | 840 | 710 | 840 | 740 | 860 | 90 | 90 | 95 | 363 | 350 |
LHA4D、R | 870 | 1000 | 870 | 1000 | 900 | 1020 | 520 | 470 | ||||
LVA6R | 1115 | 1245 | 1115 | 1245 | 1145 | 1265 | - | 445 | ||||
LVP5 | 895 | 1025 | 895 | 1025 | 925 | 1045 | - | 345 | ||||
40 | LHA3D、R | 735 | 875 | 735 | 875 | 780 | 925 | 100 | 105 | 120 | 363 | 350 |
LHA4D、R | 890 | 1030 | 890 | 1030 | 935 | 1080 | 520 | 470 | ||||
LVA5D | 1280 | 1420 | 1280 | 1420 | 1325 | 1470 | - | 620 | ||||
LVA5R | 1390 | 1530 | 1390 | 1530 | 1435 | 1580 | - | 620 | ||||
LVA6R | 1140 | 1280 | 1140 | 1280 | 1185 | 1350 | - | 445 | ||||
LVP5 | 920 | 1060 | 920 | 1060 | 965 | 1110 | - | 345 | ||||
LVP6 | 1140 | 1280 | 1140 | 1280 | 1185 | 1380 | - | 445 | ||||
50 | LHA3D、R | 765 | 925 | 765 | 925 | 800 | 960 | 110 | 120 | 130 | 363 | 350 |
LHA4D、R | 925 | 1085 | 925 | 1085 | 960 | 1120 | 520 | 470 | ||||
LVA5D | 1315 | 1475 | 1315 | 1475 | 1350 | 1510 | - | 620 | ||||
LVA5R | 1425 | 1585 | 1425 | 1585 | 1460 | 1620 | - | 620 | ||||
LVA6R | 1175 | 1335 | 1175 | 1335 | 1210 | 1370 | - | 445 | ||||
LVP5 | 955 | 1115 | 955 | 1115 | 990 | 1150 | - | 345 | ||||
LVP6 | 1175 | 1335 | 1175 | 1335 | 1210 | 1370 | - | 445 | ||||
LVP7 | 1270 | 1420 | 1270 | 1420 | 1305 | 1465 | - | 545 | ||||
80 | LHA3D、R | 80 | 980 | 800 | 980 | 835 | 1005 | 140 | 150 | 165 | 363 | 350 |
LHA4D、R | 960 | 1140 | 960 | 1140 | 995 | 1165 | 520 | 470 | ||||
LVA5D | 1345 | 1525 | 1345 | 1525 | 1380 | 1550 | - | 620 | ||||
LVA5R | 1455 | 1635 | 1455 | 1635 | 1490 | 1660 | - | 620 | ||||
LVA6R | 1205 | 1385 | 1205 | 1385 | 1240 | 1410 | - | 445 | ||||
LVP5 | 985 | 1165 | 985 | 1165 | 1020 | 1190 | - | 345 | ||||
LVP6 | 1205 | 11385 | 1205 | 1385 | 1240 | 1410 | - | 445 | ||||
LVP7 | 1295 | 1475 | 1295 | 1475 | 1330 | 1500 | - | 545 |
注:表上H栏尺寸是调节阀不带手轮机构的数字,如果带手轮机构,要相应加上手轮机构的尺寸。
重量 Kg
公称 通径 |
执行机构 | 法兰连接 | 焊接连接 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ANSI 900 JIS63K | ANSI 150 | ANSI 2500 | ANSI 900 JIS63K | ANSI 150 | ANSI 2500 | ||||||||
常温型 (P) | 伸长型 (E1) |
常温型 (P) |
伸长型(E1) | 常温型 (P) |
伸长型 (E1) |
常温型 (P) |
伸长型 (E1) |
常温型 (P) |
伸长型 (E1) |
常温型 (P) |
伸长型 (E1) |
||
25 | LHA3D、R | 55 | 60 | 60 | 65 | 85 | 90 | 45 | 50 | 50 | 55 | 70 | 75 |
LHA4D、R | 85 | 90 | 90 | 95 | 115 | 120 | 80 | 85 | 85 | 90 | 100 | 105 | |
LVA6R | 230 | 235 | 230 | 235 | 255 | 260 | 220 | 225 | 225 | 230 | 240 | 245 | |
LVP5 | 105 | 110 | 105 | 110 | 130 | 135 | 95 | 100 | 100 | 105 | 115 | 120 | |
40 | LHA3D、R | 60 | 65 | 65 | 70 | 90 | 95 | 50 | 55 | 55 | 60 | 75 | 80 |
LHA4D、R | 90 | 95 | 95 | 100 | 125 | 130 | 80 | 85 | 85 | 90 | 105 | 110 | |
LVA5D | 190 | 195 | 195 | 200 | 225 | 230 | 180 | 185 | 185 | 190 | 205 | 210 | |
LVA5R | 215 | 220 | 220 | 225 | 250 | 255 | 205 | 210 | 210 | 215 | 230 | 235 | |
LVA6R | 230 | 235 | 235 | 240 | 265 | 270 | 220 | 225 | 225 | 230 | 245 | 250 | |
LVP5 | 105 | 110 | 110 | 115 | 140 | 145 | 95 | 100 | 100 | 105 | 120 | 125 | |
LVP6 | 180 | 185 | 185 | 190 | 215 | 220 | 170 | 175 | 175 | 180 | 195 | 200 | |
50 | LHA3D、R | 90 | 80 | 75 | 85 | 110 | 120 | 55 | 65 | 60 | 70 | 85 | 95 |
LHA4D、R | 100 | 110 | 105 | 115 | 140 | 150 | 85 | 95 | 90 | 100 | 115 | 125 | |
LVA5D | 200 | 210 | 205 | 215 | 240 | 250 | 185 | 195 | 190 | 200 | 215 | 225 | |
LVA5R | 225 | 235 | 230 | 240 | 265 | 275 | 210 | 220 | 215 | 225 | 240 | 250 | |
LVA6R | 240 | 250 | 245 | 255 | 280 | 290 | 225 | 235 | 230 | 240 | 255 | 265 | |
LVP5 | 115 | 125 | 120 | 130 | 155 | 165 | 100 | 110 | 105 | 115 | 130 | 140 | |
LVP6 | 190 | 200 | 195 | 205 | 230 | 240 | 175 | 185 | 180 | 190 | 205 | 215 | |
LVP7 | 300 | 310 | 305 | 315 | 340 | 350 | 285 | 295 | 290 | 300 | 315 | 325 | |
80 | LHA3D、R | 105 | 115 | 140 | 160 | 225 | 245 | 85 | 95 | 110 | 130 | 170 | 190 |
LHA4D、R | 135 | 145 | 170 | 190 | 255 | 275 | 115 | 125 | 140 | 160 | 200 | 220 | |
LVA5D | 235 | 245 | 270 | 290 | 355 | 375 | 215 | 225 | 240 | 260 | 300 | 320 | |
LVA5R | 260 | 270 | 295 | 315 | 380 | 400 | 240 | 250 | 265 | 285 | 325 | 345 | |
LVA6R | 275 | 285 | 310 | 330 | 395 | 415 | 255 | 265 | 280 | 300 | 340 | 360 | |
LVP5 | 150 | 160 | 185 | 205 | 270 | 290 | 130 | 140 | 155 | 175 | 215 | 235 | |
LVP6 | 225 | 235 | 260 | 280 | 345 | 365 | 205 | 215 | 230 | 250 | 290 | 310 | |
LVP7 | 335 | 345 | 370 | 390 | 455 | 475 | 315 | 325 | 340 | 360 | 400 | 420 |
