V230Y型自力式压力调节阀

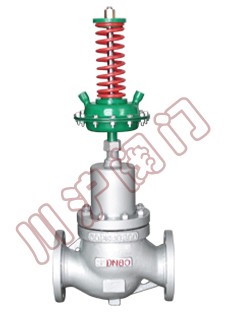

V230Y型自力式压力调节阀 V230Y型自力式压力调节阀结构图
V230Y型自力式压力调节阀 V230Y型自力式压力调节阀 结构图

一、自力式压力调节阀 概述

V230Y型自力式压力调节阀由阀体、阀座、阀芯部件等组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。和ZZYP相比,控制弹簧由于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点.因此广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。  本产品有公称压力PN16、40,公称通径范围20~300mm,使用温度≤350℃。多种多样的品种可供选择。比老型式有更大压差范围。

二、自力式压力调节阀 主要零件材料

1、阀体:ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
2、阀芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
3、阀座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
4、阀杆:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
5、膜盖:A3、1Cr18Ni9Ti
6、填料:聚四氟乙烯、柔性石墨
7、膜片:丁腈橡胶、耐油橡胶、氟橡胶

三、自力式压力调节阀 主要技术参数

公称通径DN 20 20 20 20 20 65 80 100 125 150 200 250 300
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
额定行程L(mm) 8 10 14 20 25 40 50 60 70
公称压力(MPa) 1.6、4.0
压力调节范围(KPa) 15~50、40~80、60~100、80~140、120~180、160~220、200~260、
240~300、280~350、330~400、380~450、430~500、480~560、540~620、
600~700、680~800、780~900、880~1000、600~1500、1000~2500
固有流量特质 快开
调节精度(%) ±5
使用温度(℃) ≤350
允许泄漏量 硬密封(1/h) 单座:≤10-4×阀额定容量(Ⅳ级)、双座和套筒:≤5×10-3阀额定容量(Ⅱ级)
软密封(m1/min) 0.15 0.30 0.45 0.60 0.90 1.70 4.0 6.75 11.10 16.0
减压比 10
1.25

三、自力式压力调节阀 安装方式

自力式压力调节阀 安装方式

四、自力式压力调节阀 外形尺寸

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰距 L 185 200 205 222 254 276 298 352 410 451 600 670 735
总高度 H 615 645 650 710 730 745 760 800 890 960 1050
H1 52.5 57.5 67.5 72.5 80 90 97.5 107.5 122.5 140 167.5 225 230
d 100
h 280
法兰标准 GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K
