H14不锈钢内螺纹止回阀

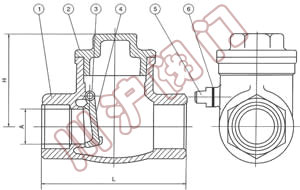

 H14不锈钢内螺纹止回阀  H14不锈钢内螺纹止回阀,结构图
H14不锈钢内螺纹止回阀 H14不锈钢内螺纹止回阀 结构图

一、H14不锈钢内螺纹止回阀 性能规范

公称压力 PN 1.6, 2.5, 4.0, 6.4 MPa
强度试验压力 PT 2.4, 3.8, 6.0, 7.6
低压气密封试验压力 0.6
高压气密封试验压力 2.0, 3.0, 4.8, 7.6
适用介质 H14W-(16-64)C H14W-(16-64)P H14W-(16-64)R
水、油品、汽 硝酸类 醋酸类
适用温度 -40~180

二、H14不锈钢内螺纹止回阀 主要零件材料

序号NO. 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 摇杆插销 不锈钢316/304
4 阀瓣 不锈钢CF8M/CF8
5 螺塞 不锈钢316/304
6 螺塞垫片 聚四氟乙烯PTFE

三、H14不锈钢内螺纹止回阀 主要连接尺寸及重量 单位:mm

SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3"
A 15 20 25 32 40 50 65 80
H 42 51 60 67 75 81 93 104
L 65 80 90 105 120 140 180 200
重量WT(kg)
310 445 680 1040 1490 2020
