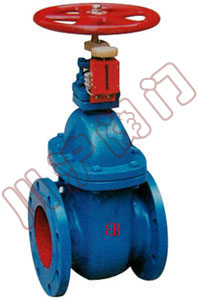

RVSX信号闸阀

信号闸阀 信号闸阀,结构图
RVSX信号闸阀 RVSX信号闸阀 结构图

一、RVSX信号闸阀 产品概述

RVSX信号闸阀具有阀门启闭电信号远距离显示功能。以低压24V供电,当阀门被关闭25%(全开启发1/4)时,阀门被关闭的信号即可传递到控制中心。此信号阀门专门为消防自动喷水灭火系统研制开发的配套产品,产品经国家固定灭火系统和耐火构件质量监督检验测试中心检验合格,并经消防局许可生产。目前已通过部级产品签定,誉为填补国内空白,可代替进口的国内领先产品。该产品为消防用水提供了安全保障,也必将进一步提高我国高层建筑自动喷水灭火系统工作的可靠性。

二、RVSX信号闸阀 结构特点及工作原理

XZF型RVSX信号闸阀是在特制手动暗杆闸阀的基础上加设电信号装置而成。阀门除了按国家标准设计制造外,并按此阀在自动喷水灭火系统安装及使用特点,采用不锈钢精磨阀杆及便于维护的四氟U型密封,并增设了独特的O型圈阀杆上密封(倒密封)结构,能确保阀门长期处于常开状态下,阀杆不渗漏,有利于吊顶中安装使用。电信号装置为全密封精密机电盒式结构,盒内采用不锈钢机件及进口电气元件装置设于操作手轮下方不易被碰撞的阀体压盖上,内设微动开在及推动机构,以齿轮与固定的闸阀启闭位置的“通”、“断”电信号。

三、RVSX信号闸阀 技术参数

1、公称压力:1.0MPa、1.6MPa
2、适用介质:清水、油品
3、适用温度:0~80°C
4、微动开关技术参数:电源:15A,125,250,480VAC

四、RVSX信号闸阀 主要零件材料

零件名称 材质
传动帽

球墨铸铁、铸钢

手轮

可锻铸铁

防尘罩

塑料

密封圈

丁腈橡胶、三元乙丙

止推轴承

锡青铜

阀盖

灰铸铁、球墨铸铁、铸钢

螺栓

碳钢、不锈钢

阀体

灰铸铁、球墨铸铁、铸钢

铜螺母

锡青铜

阀杆

不锈钢

阀瓣

球墨铸铁+三元乙丙或丁腈橡胶

五、RVSX信号闸阀 主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400
L

178

190

203

229

254

267

292

330

356

381

406

H

370

408

452

510

566

630

765

927

1048

1110

1320
