不锈钢内螺纹闸阀|丝口闸阀|丝扣闸阀

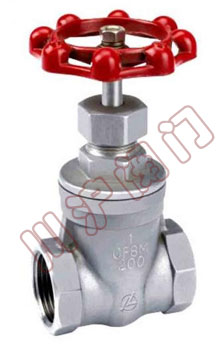

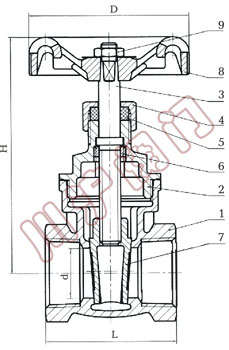

不锈钢内螺纹闸阀 不锈钢内螺纹闸阀 结构图
不锈钢内螺纹闸阀 不锈钢内螺纹闸阀 结构图

一、不锈钢内螺纹闸阀 产品说明

1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

二、不锈钢内螺纹闸阀 性能规范

型号 公称压力
(MPa)
实验压力 工作温度(℃) 适用介质
强度(水)(Mpa) 密封(水)空气 低压密封空气(Mpa)
Z4IH-16C
Z41W-16P(R)
1.6 2.4 1.8 0.6 ≤200 NITRICACID
硝酸类
ACETICACID
醋酸类
NITRICACID
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID
Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

三、不锈钢内螺纹闸阀 主要零部件材料

序号NO. 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 闸板 不锈钢CF8M/CF8
3 阀杆 不锈钢SS316/304
4 阀盖 不锈钢CF8M/CF8
5 填料 聚四氟乙烯PTFE
6 止推垫片 不锈钢SS304
7 阀杆架 不锈钢SS316/SS304
8 填料 聚四氟乙烯PTFE
9 螺母 不锈钢SS304
10 填料压盖螺母 不锈钢SS316/SS304
11 手轮 铝合金
12 铬牌
13 手轮垫片 不锈钢SS304
14 手轮螺母 不锈钢SS304

四、不锈钢内螺纹闸阀 主要连接尺寸及重量 单位:mm

SIZE 1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2"
d 15 20 25 32 38 50
H 90 97 108 120 146 163
L 55 60 65 75 85 95
D 70 70 80 80 90 100
