PZ273电液动刀形闸阀

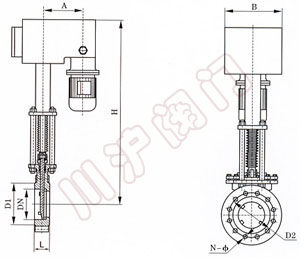

PZ273电液动刀形闸阀 PZ273电液动刀形闸阀,结构图
PZ273电液动刀形闸阀 PZ273电液动刀形闸阀 结构图

一、PZ273电液动刀形闸阀 主要性能规范

MPa 0.6、1.0、1.6 (150LB)
壳体试验 0.9、1.5、2.4
密封试验 0.66、1.1、1.8
工作温度 ≤100℃
使用介质 纸浆、污水、煤渣、灰渣

二、PZ273电液动刀形闸阀 主要零件材料

阀体、阀盖
不锈钢、碳钢、灰铸铁S.S、C.S、C.I
闸板 碳钢、不锈钢C.S、S.S
阀杆
不锈钢S.S
密封面
橡胶、四氟、不锈钢、硬质合金

三、PZ273电液动刀形闸阀 主要外形及连接尺寸(mm)

MPa DN L D1 D2 H A B N-M
0.6 50 43 90 110 650 160 140 4-M12
65 46 110 130 670 160 140 4-M12
80 46 125 150 685 160 140 4-M16
100 52 145 170 755 200 160 4-M16
125 56 175 200 790 200 160 8-M16
150 56 200 225 865 200 160 8-M16
200 60 255 280 940 220 180 8-M16
250 68 310 335 1030 220 180 12-M16
300 78 362 395 1180 220 180 12-M20
350 78 412 445 1285 220 180 12-M20
400 102 462 495 1390 240 220 16-M20
450 114 518 550 1500 240 220 16-M20
500 127 568 600 1600 240 220 16-M20
1.0 50 43 100 125 650 160 140 4-M16
65 46 120 145 670 160 140 4-M16
80 46 135 160 685 160 140 4-M16
100 52 155 180 755 200 160 8-M16
125 56 185 210 790 200 160 8-M16
150 56 210 240 865 200 160 8-M20
200 60 265 295 940 220 180 8-M20
250 68 320 350 1030 220 180 12-M20
300 78 368 400 1180 220 180 12-M20
350 78 428 460 1285 220 180 16-M20
400 102 482 515 1390 240 220 16-M20
450 114 532 565 1500 240 220 20-M22
500 127 585 620 1600 240 220 20-M22
