Q41H金属硬密封球阀|硬密封O型球阀

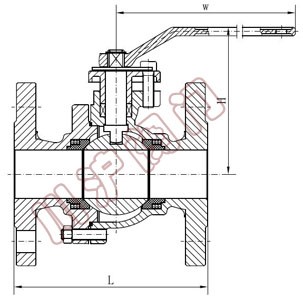

Q41H金属硬密封球阀 Q41H金属硬密封球阀 结构图
Q41H金属硬密封球阀 Q41H金属硬密封球阀 结构图

一、Q41H金属硬密封球阀 产品特点

1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。

二、Q41H金属硬密封球阀 性能规范

设计依据 国标系列 美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

对焊端

GB/T12224

ANSI B16.25

试验和检验

GB/T9092

AP16D

AP1598

二、Q41H金属硬密封球阀 压力范围

压力等级 试验压力(MPa)

公称压力(PN)

磅级(Class)

壳体试验

密封试验

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

二、Q41H金属硬密封球阀 主要零件材料

材料
标准 零件名称
材料牌号
材料
标准 零件名称
材料牌号
碳钢 不锈钢 碳钢 不锈钢
GB ASTM GB ASTM GB ASTM GB ASTM
阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
10 阀座密封圈 石墨
阀盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
11 阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M 12 止推轴承 金属夹PTFE
螺母 45 A194-2H 0Cr18Ni A194-8M 13 阀杆填料 石墨
垫圈 金属夹石墨 14 填料压环 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
球体 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮
F304/F316
/F304L/F316L
渗氮
15 填料压盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
阀座 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮
F304/F316
/F304L/F316L
渗氮
16 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
阀座支承圈 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
17 定位板 2Cr13 A276-410 1Cr18Ni9Ti 304
阀座弹簧 17-7PH 17-7PH 17-7PH 17-7PH

三、Q41H金属硬密封球阀 主要外形连接尺寸及重量

PN1.6 MPa主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 105 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6 7 10 15 19 33 58 93 160

PN2.5 MPa主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 105 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6.5 9 12 20 25 44 75 105 200

PN4.0 MPa主要连接尺寸及重量

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

400

H

59

63

75

85

95

107

142

152

178

252

272

342

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(㎏)

3

4

5

7

9

12

18

28

46

75

106

190

PN6.4 MPa主要连接尺寸及重量

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1100

1100

1500

1800

Wt(㎏)

6.5

7

8

12

14

18

28

40

65

98

140

250

PN10.0 MPa主要连接尺寸及重量

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1100

1100

1500

1800

Wt(㎏)

6.5

7

10

15

18

25

32

46

75
