高平台2片式球阀|气动球阀

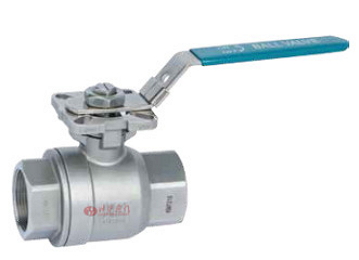

高平台2片式球阀 高平台2片式球阀
高平台2片式球阀 高平台2片式气动球阀

一、高平台2片式球阀 产品概述

标准:
设计标准:ANSI B16.34
厚度标准:ANSI B16.34
螺纹标准:ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1;JIS B0203 ISO7/1。
检测标准:MSS SP-100;EN 12266;API 598;ISO 5208

规格:
工作温度:-20℃ ~200℃ (-4℉~392℉)
压力等级:DIN PN16-63/1000PSI
规格:DN8-DN100(1/4"-4")
连接方式:螺纹/承插/对焊/快装等
材质:WCB、CF8、CF8M 、双相钢2205等

二 、高平台2片式球阀 产品特点

1. ISO 5211 直接安装平台
2. 防静电装置
3. 阀杆防脱设计
4. 硅溶胶熔模铸造工艺
5. 钢球有压力平衡孔
6. 全通径
7. 锁紧装置可用

三、高平台2片式球阀 主要零部件名称及材料

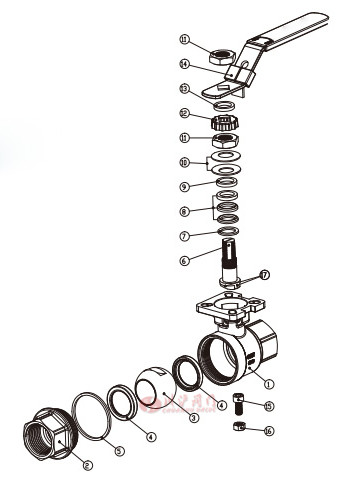

序号 名称 材质表 高平台2片式球阀内部图
NO. PART NAME MATERIAL
1 阀体Body A351 CF8 A351 CF8M A216WCB
2 阀盖Bonnet A351 CF8 A351 CF8M A216WCB
3 球体Ball SUS304/SUS316
4 阀座Seat PTFE/RPTFE/PPUPEEK
5 密封线Gasket PTFE/RPTFE
6 阀杆Stem SUS304/SUS316
7 减磨垫 Stem Washer PTFE/RPTFE
8 V型填料 V-Ring Packing PTFE/RPTFE
9 压盖Gland SUS304
10 碟簧 Belleville Washer SUS301
11 阀杆螺母Stem Nut SUS304
12 防松盖 Stop Lock Cap SUS304
13 塾片Washer SUS304
14 手柄Handle SUS304
15 定位螺钉Stop Bolt SUS304
16 螺母Nut SUS304
17 防静电弹簧 Anti Static Device SUS304

四、高平台2片式球阀 主要连接尺寸

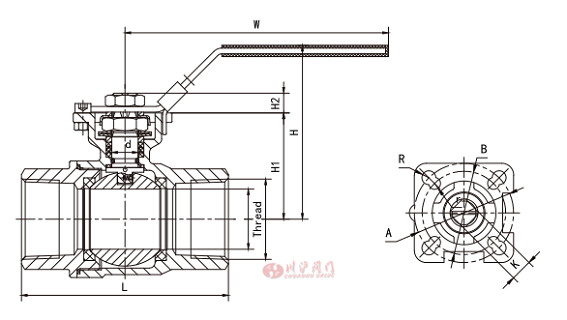

高平台2片式球阀结构图
高平台2片式球阀结构图
Size C L H H1 H2 W d A B R r K Nm Cv IS05211
1/2" DN15 15 75 77 40.5 9 110 12 42 36 3 3 9 4 3.5 F03/F04
3/4" DN20 20 80 81.5 45 9 120 12 42 36 3 3 9 4 7.2 F03/F04
1" DN25 25 90 90 52 11 130 14 50 42 3.5 3 11 7.5 12.3 F04/F05
1-1/4" DN32 32 110 94.5 56.5 11 140 14 50 42 3.5 3 11 12 20.1 F04/F05
1-1/2" DN40 38 120 104 69 15 175 18 70 50 4.5 3.5 14 20.5 28.3 F05/F07
2" DN50 49 140 112 77 15 175 18 70 50 4.5 3.5 14 26 47.1 F05/F07
2-1/2" DN65 64 185 123 90 15 220 18 70 50 4.5 3.5 14 44 75.4 F05/F07
3" DN80 76 205 144.5 108 18 270 22 102 70 5.5 4.5 17 68 108 F07/F10
4" DN100 100 240 170 123 18 310 22 102 70 5.5 4.5 17 89 197 F07/F10
