ZMQD气动切断蝶阀


              |
              |


            | 气动切断蝶阀 |

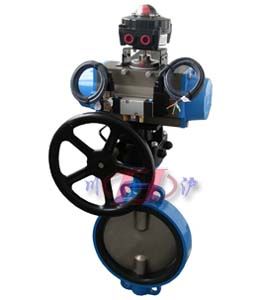

            气动切断蝶阀 (带手动机构)  |


一、气动切断蝶阀  概述
上海川沪阀门有限公司生产的气动切断阀优点:
	- 阀板与密封圈可采用多种结构(三偏心、单偏心、中线等),具有结构紧凑、切断性能好、使用寿命长等特点,兼备调节和切断两种功能。

    - 气动切断蝶阀亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。

    - 气动切断蝶阀广泛使用于化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然器、水蒸气的介质进行切断控制。

    二、气动切断蝶阀 阀体

            | 阀体形式 |
            直通铸造蝶阀 |


            | 公称通径  |
            DN50~600mm |


            | 公称压力  |
            PN1.0、1.6、2.5MPa |


            | 法兰标准  |
            JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |


            | 连接形式  |
            法兰式、对夹式 |


            | 阀盖形式 |
            一体式 |


            | 压盖型式  |
            压盖压紧式  |


            | 密封填料 |
            V型聚四氟乙烯填料、柔性石墨填料  |


            | 阀板形式 |
            垂直板式(蝶形) |


            | 切断时间 |
            3~5S |


四、气动切断蝶阀 执行机构

            | 执行器型号 |
            GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |


            | 供气压力 |
            400~700KPa |


            | 气源接口 |
            G1/4"、G1/8"、G3/8"、G1/2" |


            | 环境温度 |
            -30~+70℃ |


            | 作用形式 |
            单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
              双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |


            | 可配附件 |
            电磁阀、空气过滤减压器、行程开关、手轮机构等 |


五、气动切断蝶阀 性能参数

            | 公称通径DN(mm) |
            50-1800 |


            | 公称压力 |
            PN(MPa) |
            0.6 |
            1.0 |
            1.6 |


            | 试验压力 |
            强度试验 |
            0.9 |
            1.5 |
            2.4 |


            | 密封试验 |
            0.66 |
            1.1 |
            1.76 |


            | 低压气密试验 |
            0.6 |
            0.6 |
            0.6 |


            | 适用介质 |
            空气、水、污水、蒸气、煤气、油品等 |

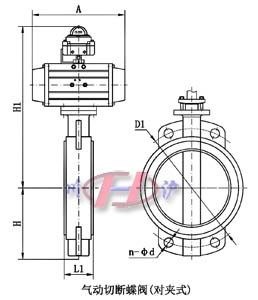

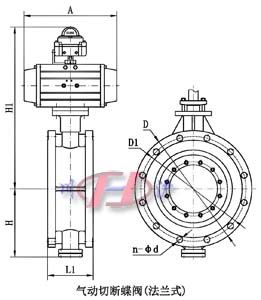

六、气动切断蝶阀 外形及连接尺寸


            | 公称通径 DN(mm) |
            50 |
            65 |
            80 |
            100 |
            125 |
            150 |
            200 |
            250 |
            300 |
            350 |
            400 |
            450 |
            500 |
            600 |


            | L |
            108 |
            112 |
            114 |
            127 |
            140 |
            140 |
            152 |
            165 |
            178 |
            190 |
            216 |
            222 |
            229 |
            267 |


            | L1 |
            43 |
            46 |
            49 |
            56 |
            64 |
            70 |
            71 |
            76 |
            83 |
            92 |
            102 |
            113 |
            127 |
            154 |


            | H |
            112 |
            115 |
            120 |
            140 |
            170 |
            180 |
            210 |
            240 |
            290 |
            320 |
            350 |
            380 |
            410 |
            470 |


            | n-φd |
            4-18 |
            4-18 |
            8-18 |
            8-18 |
            8-18 |
            8-22 |
            12-22 |
            12-26 |
            12-26 |
            16-26 |
            16-30 |
            20-30 |
            20-33 |
            20-36 |


            | H1 |
            根据所配执行机构而定 |


            | A |
            根据阀门所需力矩而定,配置执行器型号不同,外形尺寸也不相同 |


            | D |
            165 |
            185 |
            200 |
            220 |
            250 |
            285 |
            340 |
            405 |
            460 |
            520 |
            580 |
            640 |
            715 |
            840 |


            | D1 |
            125 |
            145 |
            160 |
            180 |
            210 |
            240 |
            295 |
            355 |
            410 |
            470 |
            525 |
            585 |
            650 |
            770 |


        注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
