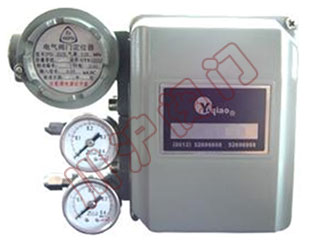

ZPD-2000型系列电气阀门定位器

一、ZPD-2000型系列电气阀门定位器概述

ZPD-2000型系列电气阀门定位器是在原ZPD-1000 型的基础上研制开发的新一代电气阀门定位器,本系列产品采用线圈型防爆结构。除具有1000系列产品优点之外，还具有设计新颖、结构巧妙、造型美观、体积小、稳定性好、可靠性高、安装调试方便等优点，是自控设计中优先选用的产品。

二、ZPD-2000型系列电气阀门定位器产品特点

本系列定位器与ZPD－1000系列定位器相比较具有先进的兼容性，通用互换性，适用范围宽广。
气动功率大，动作速度快，力平衡采用多回路，不易振荡，动作性能相当稳定。
结构紧凑，精密可靠本产品零部件精密压铸，外形及内部结构制作工艺精致，各机构经优化组合设计，整机结构紧凑，采用不锈钢紧固件和先进的喷塑工艺处理，生产制造标志永久性等；具备了良好的防腐性能。
由于采用新型线圈隔爆，各机构设计成组件化，所以该产品具有良好的复合防爆性能，它可同时具备i本质安全型（ExiallCT6）；d、隔爆型（ExdllBT6）;、增安型（ExellT6）.三种防爆功能。
调校简单，安装方便. 在定位器底（面）部设有安装用的螺孔和根据要求附配过渡联接安装板，从而可以适用于各种气动执行机构的方便地安装。

三、ZPD-2000型系列电气阀门定位器技术参数

型号	防爆型式	输入信号 mA.DC	气源压力（MPa）	输出压力MPa （标准状态）	执行机构	行程范围	耗气量（标准状态）
ZPD2111	d 隔爆 e 增安 i 本安	4-20	0.14	0.02-0.1	气动薄膜式	直行程 10-100mm 或角行程 0-(50-90o)	450L/h
ZPD2112		4-20	0.25-0.3	0.04-0.20 0.06-0.18 0.08-0.24
ZPD2121		4-12；12-20	0.14	0.02-0.1
ZPD2122		4-12；12-20	0.25-0.3	0.04-0.20 0.06-0.18 0.08-0.24
ZPD2131		0-10	0.14	0.02-0.1
ZPD2132		0-10	0.25-0.35	0.04-0.20 0.06-0.18 0.08-0.24
ZPD2141		0-5；5-10	0.14	0.04-0.2
ZPD2142		0-5；5-10	0.25-0.35	0.04-0.20 0.06-0.18 0.08-0.24
ZPD2211		4-20	0.5	0-0.5	气动活塞式		3600L/h
ZPD2221		4-12；12-20
ZPD2231		0-5；5-10
ZPD2241		0-5；5-10
