ZJSW气动微小流量调节阀

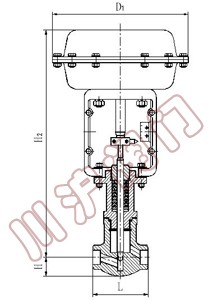

ZJSW系列微小流量调节阀 ZJSW系列微小流量调节阀结构图)

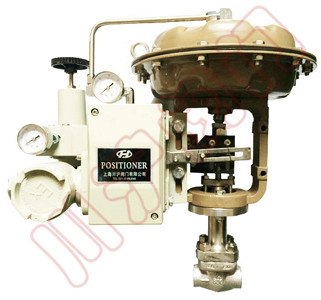

气动微小流量调节阀 气动微小流量调节阀 结构图

一、气动微小流量调节阀 概述

气动微小流量调节阀是专门针对小流量调节而开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。

本系列调节阀采用模块化设计,可采用不同组合、配用各种附件。

二、气动微小流量调节阀 主要零部件参数

本体部分
● 阀体形式:直通锻造阀体
● 阀体材质:20# F22 304 316
● 公称通径:DN1.5~DN20
● 公称压力:PN(国标)1.6 4.0 10.0 16.0 20.0 32.0MPa , ANSI(美标) 150 300 600 900 1500LB
● 连接形式:法兰:FF RF RTJ等,螺纹:NPT,焊接:SW BW
● 结构长度:符合IEC534
● 阀盖形式:一体式
● 填 料:聚四氟乙烯 柔性石墨等
● 密 封 垫:金属夹石墨密封垫 四氟乙烯垫等
阀内部件
● 阀芯型式:单座柱塞式
● 流量特性:等百分比、线性
执行机构
● 气 动:气动薄膜多弹簧执行机构
● 单 作 用:气—开(弹簧复位)
● 双 作 用:气—开/气—关

三、气动微小流量调节阀 主要技术参数

公称通径(mm) G1/2" G3/4"
阀座直径(mm) 1.5 3 4 5 6 7 8 9
流量系数Kv 0.0025 0.08 0.12 0.20 0.32 0.50 0.80 1.00
可调范围 30:1
公称压力 标准产品1.6 4.0 6.4、10MPa
阀芯形式 单座柱塞型阀芯
流量特性 直线
作用形式 气开式、气关式
工作温度 普通型-40~230℃,散热片型230~450℃,特殊订货450~600℃
法兰标准 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构 ZHA/B型多弹簧气动薄膜执行机构
可配附件 定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等

注: 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特殊订货。

四、气动微小流量调节阀 主要性能指标

泄漏率:Ⅵ 级, 小于额定流量的10-4
回差:不带定位器, 小于全行程的3%; 带定位器, 小于全行程的1%
基本误差:不带定位器, 小于全行程的±5%; 带定位器, 小于全行程的±1%
死区:不带定位器 , 小于全行程的3%; 带定位器, 小于全行程的1%注:测试使用填料为聚四氟乙烯填料。

五、气动微小流量调节阀 允许压差

执行机构 ZHA(B)-11
行程(mm) 10
有效面积(cm3) 200
气源接口尺寸 M16×1.5
公称通径(mm) G1/2" G3/4"
阀座直径(mm) 1.5 3 4 5 6 7 8 9
允许压差△P(MPa) 6.4 5.2 4.6

注:(1)ZHA:正作用执行机构 ;ZHB 反作用执行机构。

六、气动微小流量调节阀 外型尺寸及重量

公通通径(mm) G1/2" G3/4"
连接长度 L(mm) 92 92
高度 H(mm) 30 30
H2(mm) 330 330
气动执行器宽D1(mm) 230 230
