ZJJTQ气动三通调节球阀

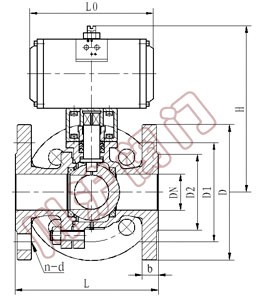

气动三通调节球阀	气动三通调节球阀尺寸图

一、气动三通调节球阀概述

气动三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

二、气动三通调节球阀主要零件材料

阀体、阀盖	WCB、CF8
球体	WCB+Hcr、CF8
阀杆	2Cr13、CF8
阀座	PTFE
填料	PTFE

三、气动三通调节球阀介质流向原理

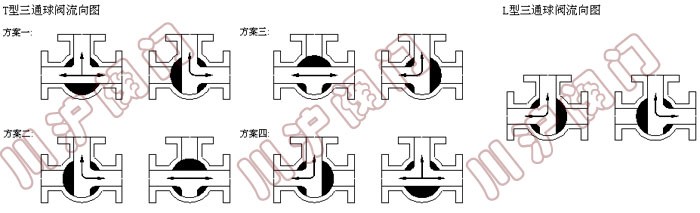

三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

四、气动三通调节球阀执行标准

1.设计和制造：GB/T12237-1989； APl608
2.检验和试验：GB/T13927-1992； APl 598
3.法兰连接：JB/T79； ASMEANSI B165
4.结构长度：JB-2002

五、气动三通调节球阀性能参数

试验压力	公称压力（Mpa）
Mpa	1.6	2.5	4.0	CL150	JIS10K
强度试验	2.4	3.8	6.0	3.2	2.4
密封试验	1.8	2.8	4.4	2.2	1.5
气密试验	0.5-0.7
工作温度	PTFE≤150℃ PTL≤300℃
适用温度	C：水、油、气；P：硝酸类；R：醋酸类

六、气动三通调节球阀主要外型尺寸

公称压力PN(MPa)	公称通径DN(mm)	尺寸(mm)
公称压力PN(MPa)	公称通径DN(mm)	D	D1	D2	L	H	L0	b	n-d
1.6	25	115	85	65	160	199	164	16	4-φ14
	32	140	100	76	180	240	190	18	4-φ18
	40	150	110	84	200	255	210	18	4-φ18
	50	165	125	99	230	286	247	20	4-φ18
	65	185	145	118	290	330	276	20	4-φ18>
	80	200	160	132	310	349	308	20	4-φ18
	100	220	160	156	350	421	348	22	8-φ18
	125	250	210	184	400	485	432	22	8-φ18
	150	285	240	211	480	582	524	24	8-φ22
2.5	25	115	85	65	160	199	164	16	4-φ14
	32	140	100	76	180	240	190	18	4-φ18
	40	150	110	84	200	255	210	18	4-φ18
	50	165	125	99	230	286	247	20	4-φ18
	65	185	145	118	290	330	276	22	8-φ18
	80	200	160	132	310	349	308	24	8-φ18
	100	235	190	156	350	421	348	24	8-φ22
	125	270	220	184	400	485	432	26	8-φ26
	150	300	250	211	480>	524	524	28	8-φ26
