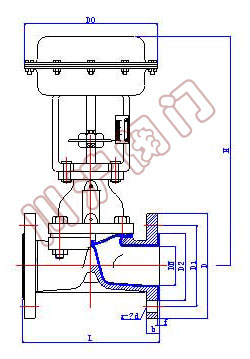

气动衬氟隔膜调节阀 | 气动衬氟隔膜调节阀 结构图 |
精小型气动薄膜隔膜调节阀由隔膜阀和气动执行机构两部分组成,它以压缩空气为动力,实与对工艺管道中流体介质流量的调节。
由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑,故气动薄膜隔膜阀具有阴力小、流量大、无外漏和方便可靠、防火防爆的优点,广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。
调节阀是由气动薄膜执行机构与调节机构二部分组成,其结构与原理见图一。隔膜阀与被调介质直接接触,由于隔膜的运动,改变了与阀体截面间的流通面积,从而调节介质的流量。
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数Kv | 8 | 12 | 16 | 28 | 60 | 68 | 90 | 160 | 300 | 410 | 618 | 1200 | 2150 | |
流量特性 | 近似快开特性 | |||||||||||||
公称压力PN(MPa) | 0.6、1.0、1.6、2.5 | |||||||||||||
连接形式 | 法兰连接:PN1.0按JB78标准 | |||||||||||||
配用执行机构型号 | ZHA、ZHB | |||||||||||||
有效面积Fece2 | 280 | 400 | 600 | 1000 | ||||||||||
行程Lmm | 8 | 10 | 16 | 25 | 40 | 60 | ||||||||
作用方式 | 气关式;气开式 | |||||||||||||
弹簧压力范围(KPa) | 标准20—100、可选用40—200、20—60、60—100 | |||||||||||||
供气压力(MPa) | 标准0.14 可选用0.24 | |||||||||||||
气源接头 | M16×1.5 | |||||||||||||
固有可调比R | 30:1 | |||||||||||||
工作温度 | -30~+150℃ |
序号 | 零件名称 | 灰铸铁 | 碳钢 | 不锈钢 | 超低碳不锈钢 | ||
---|---|---|---|---|---|---|---|
Z | C | P | R | PL | RL | ||
1 | 阀体、阀盖、阀瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里层 | FEPF46、PFA(可溶性聚四氟乙稀)、PCTFE(F3)、PO(聚烯烃) | |||||
4 | 隔膜 | FEPF46、PFA(可溶性聚四氟乙稀)、CR(氯丁橡胶)、EPDM(乙丙橡胶) | |||||
5 | 阀杆螺母 | ZcuAl10Fe3 | |||||
6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti |
7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
