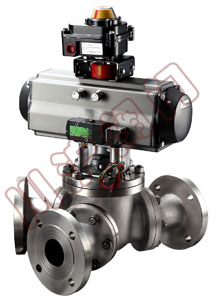

气动Y型三通球阀
|
气动Y型三通球阀 |
一、气动Y型三通球阀 概述
气动Y型三通球阀有相互成120°和两通孔成135°,根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。气动Y形三通球阀由气动执行机构和Y形三通球阀组成。Y形三通球阀的阀座密封根据工况不同,密封面可采用聚四氟乙烯(≤200℃)、对位聚苯(≤300℃)、或硬质合金(≤600℃)、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺材料,
气动Y型三通球阀结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等工作介质等,可满足不同的工况要求。适用各种苛刻工况,软密封适用≤200℃以下工况,硬密封碳钢不超过425℃。
采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
二、气动Y型三通球阀 参数
产品型号 |
Q642F-16-40C |
Q642F-16-40P |
Q642F-16-40R |
Q642Y-150-300LBC |
Q642Y-150-300LBP |
Q642Y-150-300LBR |
阀体 |
WCB |
CF8 |
CF8M |
球体 |
WVB+ENP |
CF8 |
CF8M |
阀杆/固定圈 |
2Cr13 |
304 |
316 |
阀座 |
PTFE |
PTFE |
PTFE |
填料 |
PTFE+O形圈 |
|
PTFE+O形圈 |
适用介质 |
水、油、蒸汽等酸 |
等腐蚀性介质 |
适用温度 |
-29~150℃ |
-29~150℃ |
三、气动Y型三通球阀 执行器参数
执行器型号 |
GT、AT、AR、AW系列单双作用气动执行器 |
供气压力 |
0.4~0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、气动Y型三通球阀 连接尺寸
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
长度 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
高度 |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
