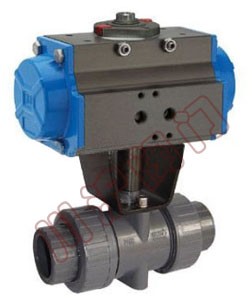

SQ611气动塑料球阀

SQ611气动塑料球阀 SQ611气动塑料球阀 尺寸图
SQ611气动塑料球阀 气动塑料球阀 尺寸图

一、气动塑料球阀 概述

气动塑料球阀重量轻、耐腐蚀性强,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。
外型结构紧凑美观
本体重量轻容易安装
耐腐蚀性强,应用范围广
材质卫生无毒、耐磨损、容易拆卸,维护简单易行

二、气动塑料球阀 规格参数

空气驱动 压缩空气4-6bar(可带手轮)
公称通径 15~100mm
公称压力 1.0~1.6Mpa
适用温度 0~+60℃
连接方式 法兰、螺纹、由令
阀结构 一体、三通L、三通T
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP
密封材质 PTFE
适用介质 PVC兼容的食品工业化学溶剂
可选附件 限位开关、定位器、电磁阀、减压阀

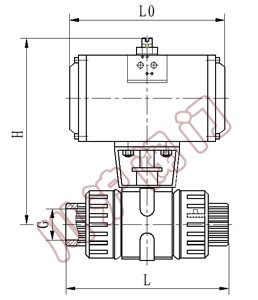

三、气动塑料球阀 外型尺寸

通径(mm) 英寸″ 尺寸(mm)
L L1 L2 D1 D2 D3 D4 D5
15 1/2 112 60 16 13 20.1 20.3 31 45
20 3/4 132 73 19 18 25.1 25.3 37 55
25 1 144 78 22 23 32.1 32.3 44 66
32 1 1/4 165 87 26 30 40.1 40.3 54 82
40 1 1/2 171 92 31 38 50.1 50.3 65 98
50 2 200 112 38 48 63.1 63.3 79 120
65 2 1/2 273 136 44 61 75.1 75.3 92 140
80 3 303 158 51 69 90.1 90.3 108 160
100 4 326 176 61 99 110.1 110.4 146 225
