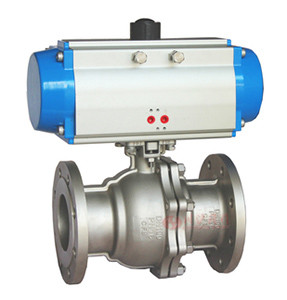

气动O型球阀 | 气动O型球阀 结构图 |
气动O型球阀是由高平台O型球阀和气动活塞式执行机构组成。DN15~200为浮动球式结构,DN250~300为固定球式结构,阀座采用挠性的唇缘结构,具有磨损补偿和中腔自动泄压作用,因而密封可靠,寿命长。执行机构采用公司的AT系列活塞气动执行机构。该执行机构具有体积小、重量轻、输出力大等特点,且活塞与缸体间配有摩擦系数较低的非金属导向环,避免了活塞与缸体的直接接触,降低了摩擦力,因而执行机构动作灵敏、使用寿命长。
气动O型切断球阀具有结构简单、体积小、重量轻、密封可靠、寿命长、操作方便等优点,可广泛应用于石油、化工、电力、轻工等行业的自动控制。
公称压力 Nominal pressure | PN1.6-42MPa. ANSI150LB-2500LB |
---|---|
公称通径 Nominal diameter (mm) | DN15-DN1000 |
连接形式 Connection Type | 法兰 Flange、螺纹 Thread、对焊 Butt welding、承插焊 Socket welding |
阀体材料Body material | LCB、WCB、CF8、CF8M、CF3、CF3M 等 |
阀座形式 | 软阀座、金属阀座(密封面硬化处理) Soft seat, metal seat (hardened sealing surface) |
适用温度proper temperature | 软阀座:-20~ + 200℃金属阀座:-196~ + 400℃ Soft seat: -20- + 200℃ Metal seat: -196- + 400℃ |
泄漏等级Leakage level | ANSI VI |
设计标准 design standards | GB/T12237. ASME B16.34 |
结构长度 Structure length | GB/T12221、ASMEB16.10 |
检测标准 Testing standards | GB/T13927、API598 |
操作方式 Operation method | 手动、气动、电动等 Manual、pneumatic、electric, etc. |
可选项 Optional |
防静电设计、防火设计、禁油处理、禁铜处理、球面特殊处理、按客户要求涂漆 Anti-static designx fire protection design? oil-free treatmentx Copper Prohibition、Spherical special treatment、Customers request painting |
1、压力/温度标准:GB/T26640
2、制造标准:GB/T12237
3、结构长度标准:GB/T12221
4、试验标准:GB/T13927
5、连接方式标准:HG/T20592 GB/T9113
SIZE | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Kv | 21 | 38 | 72 | 112 | 170 | 275 | 380 | 512 | 941 | 1451 | 2220 | 3590 | 5130 | 7360 | 8750 | 11800 |
试验压力 (Mpa) |
公称压力(Mpa) | 压力级(class) | JIS(Mpa) | |||||||
---|---|---|---|---|---|---|---|---|---|---|
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
气密试验 | 0.5~0.7 |

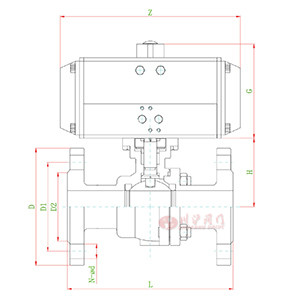

通径DN | L | D2 | D1 | D | N-Φd | H | 双作用(AT-D) | 单作用(AT-S) | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
SIZE | G | Z | SIZE | G | Z | |||||||
DN15 | 130 | 45 | 65 | 95 | 4-14 | 48 | AT-D52 | 92 | 147 | AT-S52 | 92 | 147 |
DN20 | 130 | 58 | 75 | 105 | 4-14 | 53 | AT-D52 | 92 | 147 | AT-S63 | 108 | 168 |
DN25 | 140 | 68 | 85 | 115 | 4-14 | 64 | AT-D52 | 92 | 147 | AT-S75 | 120 | 184 |
DN32 | 165 | 78 | 100 | 140 | 4-18 | 71 | AT-D63 | 108 | 166 | AT-S83 | 129 | 204 |
DN40 | 165 | 88 | 110 | 150 | 4-18 | 76 | AT-D75 | 120 | 184 | AT-S92 | 137 | 262 |
DN50 | 203 | 102 | 125 | 165 | 4-18 | 85 | AT-D83 | 129 | 204 | AT-S105 | 153 | 268 |
DN65 | 222 | 122 | 145 | 185 | 8-18 | 104 | AT-D92 | 137 | 262 | AT-S125 | 185 | 296 |
DN80 | 241 | 138 | 160 | 200 | 8-18 | 114 | AT-D125 | 185 | 296 | AT-S140 | 202 | 390 |
DN100 | 305 | 158 | 180 | 220 | 8-18 | 140 | AT-D140 | 202 | 390 | AT-S160 | 227 | 454 |
DN125 | 356 | 188 | 210 | 250 | 8-18 | 183 | AT-D160 | 227 | 454 | AT-S190 | 260 | 525 |
DN150 | 394 | 212 | 240 | 285 | 8-22 | 202 | AT-D190 | 260 | 525 | AT-S210 | 285 | 532 |
DN200 | 457 | 268 | 295 | 340 | 12-22 | 253 | AT-D210 | 285 | 532 | AT-S240 | 318 | 610 |
