KP快速排(吸)气阀

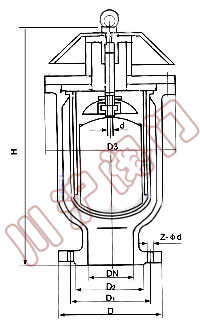

KP快速排(吸)气阀 KP快速排(吸)气阀结构图
KP快速排(吸)气阀 KP快速排(吸)气阀结构图

一、KP快速排(吸)气阀 概述

本产品设计合理,结构简单,体积小,排气量大,我厂在原基础上进行大量改进,使KP型更完美,产品合格率可达100%。

二、KP快速排(吸)气阀 工作原理

管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。

三、KP快速排(吸)气阀 主要特点

1、能够排除管道中的气体,减少阻力节约能源。
2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢,使用寿命长,安全可靠。

四、KP快速排(吸)气阀 主要用途

本阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

五、KP快速排(吸)气阀 技术参数

1. 介质:清水
2. 使用温度常温
3. 阀体:灰铸铁HT200
4. 浮球与塞头:不锈钢
5. 密封材料,丁腈橡胶
6. 阀体强度试验,1.5MPa
7. 密封试验压力0.05-1.1MPa

六、KP快速排(吸)气阀 排气量表(按每秒流速成1.5-3.0米计算)

规格 25 50 80 100 150 200
立方米/小时 4-8 11-22 22-40 42-60 61-122 83-166

七、KP快速排(吸)气阀 主要外型连接尺寸参数

公称通径 (DN) D D1 D2 D3 H Z-Φd
25 115 85 65 140 285 4-14
50 160 125 102 200 340 4-14
80 195 160 135 230 490 4-18
100 215 180 158 250 545 4-18
150 280 240 212 300 615 8-23
200 335 295 268 380 730 8-23
