衬氟闸阀结构和特点

衬氟闸阀的闸板在阀杆的带动下,沿阀座密封面做升降运动而达到启闭目的的阀门称为闸阀。在闸阀的过流面上衬一层氟塑料,用来隔绝介质与金属壳体的接触,这样的阀门便称为衬氟闸阀。
上海川沪阀门生产的闸阀中有衬胶闸阀和衬氟闸阀之分,衬胶闸阀适合在一般过废水中使用,介质腐蚀性不强,性能稳定。衬氟闸阀适合在强腐蚀性介质中使用,性价比高。

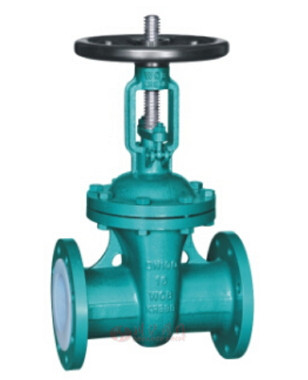

衬氟闸阀

(1)衬氟闸阀性能参数衬氟闸阀是截断阀类的一种,用来接通或截断管路中的腐蚀性介质。目前国内有少数几家企业生产,衬氟闸阀性能参数如下:
公称压力PN6~25公称尺寸DN15~600工作温度≤150℃适用介质强酸、强碱类

(2)衬氟闸阀结构形式衬氟闸阀结构形式,由于受衬里工艺的限制,不像通用闸阀那样名目繁多,目前主要有:明杆楔式单闸板结构;暗杆模式单闸板结构;平行式单闸板结构。

(3)衬氟闸阀的特点
①流体阻力小因为阀体通道是直流式的,介质流经闸阀时不改变其流动方向,加上内衬氟塑料,内壁光滑,所以流体阻力小。
②启闭阻力小闸阀启闭时闸板运动方向与介质流动方向相垂直,与截止阀相比,闸阀的启闭较省力。
③介质流动方向不受限制介质可从闸阀两侧任意方向流过(双向密封),均能达到使用的目的,更适用于介质的流动方向可能改变的管路中。
④结构长度较短因为闸阀的闸板是垂直置于阀体内的,而截止阀阀瓣是水平置于阀体内的,因而结构长度比截止阀短。
⑤密封性能好全开时密封面受冲蚀较小,关闭时密封面为氟塑料软密封,零泄漏。
⑥密封面易损伤启闭时衬氟闸阀的闸板与阀座相接触的两密封面之间有相对摩擦,易损伤,影响密封性能与使用寿命,所以应避免在有颗粒介质工况条件下使用。
⑦启闭时间长且高度大由于闸阀启闭时须全开或全关,闸板行程大,开启需要一定的空间,外形尺寸高。
结构复杂零件较多,制造与维修较困难,成本比截止阀高。

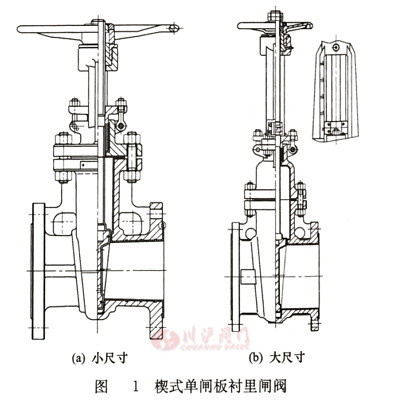

(4)衬氟闸阀典型结构图闸阀主要由阀体、阀盖或支架、阀杆、阀杆螺母、闸板、阀座、填料函、密封填料、填料压盖及传动装置组成,图1是典型的法兰连接明杆楔式单闸板衬氟闸阀。对于大口径衬氟闸阀,为了减少启闭力矩,可在阀门邻近的进出口管道上并联旁通阀(氟塑料衬里截止阀),使用时,先开启旁通阀,使闸板两侧的压力差减少,再开启闸阀。旁通阀公称直径不小于DN32。

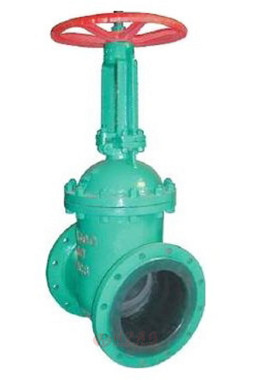

衬氟闸阀 衬胶闸阀

有关衬氟闸阀的性能指标,请参考我司网站闸阀介绍
