气动单座调节阀图片

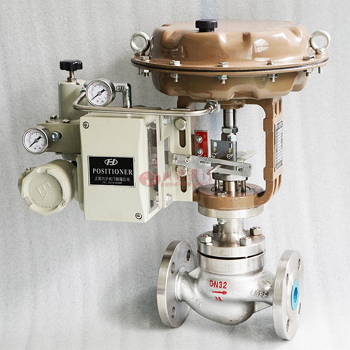

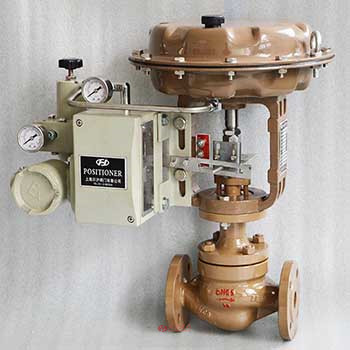

上图展示的是我司生产气动单座调节阀图片（碳钢材质）和气动不锈钢单座调节阀图片，气动单座调节阀是由单座调节阀和薄膜式气动执行器组成，气动薄膜执行器带唐欢复位功能，有常开和常闭之分，根据不同的现场技术要求选配阀门定位器，国产常规定位器有HEP-15、HEP-17PTM型、YT-1000L型定位器，进口定位器有西门子定位器6DR50410-0EG00-0AA0、山武定位器AVP-100、AVP-300、YTC-1000L等智能型定位器，接收4-20mA控制信号，或带HART协议等，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动单座调节阀广泛使用控制气体、液体、蒸汽等介质。

性能参数

公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 直线性、等百分比
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座柱塞型阀芯

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

有关气动单座调节阀流量系数和性能指标，请参考我司网站气动单座调节阀介绍
