衬氟球阀结构形式和参数

球体绕垂直于通道的轴线旋转而启闭通道的阀门称为球阀。在球阀的过流面上衬一层氟塑料, 用来隔绝介质与金属壳体的接触,这样的阀门便称为衬氟球阀。
衬氟球阀也是一种带球形关闭件的旋塞阀。与球体相配的阀座为圆形,故在圆周上的密封应力是相同的。衬氟球阀球体与阀座密封面都衬有氟塑料,为软密封结构,能很好地吻合。从密封的角度看,球阀的构想是很优异的。
为使衬氟球阀结构经济,大部分球阀带缩口及约为3/4公称尺寸的文丘里式流道。缩口球阀的压力损失较小,以致通常没有理由要去增加费用来使用全通道的衬氟球阀。但是,有些场合却必须使用不缩口的球阀,例如,当管道必须进行清管扫线时,按API6D《管线阀门》生产的球阀,必须是全通径阀门。

(1)衬氟球阀性能参数
衬氟球阀的参数范围如下:
公称尺寸DN10~600
公称压力PN2.5~25
工作温度t<150℃
适用介质强酸、 强碱类

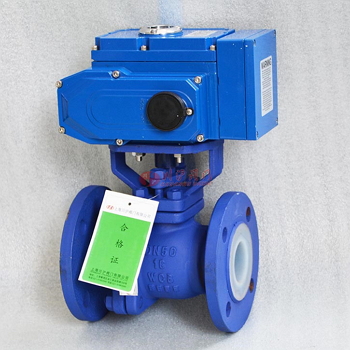

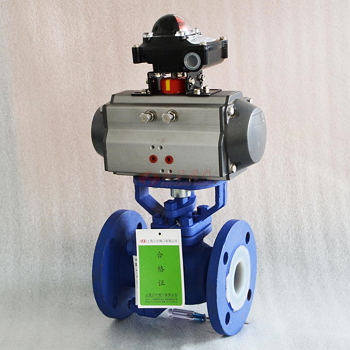

电动衬氟球阀图片 气动衬氟球阀图片
电动衬氟球阀图片和气动衬氟球阀图片

(2)衬氟球阀结构形式
衬氟球阀结构形式主要有浮动球式和固定球式。浮动球结构球阀中有直通式,Y形三通式,L形三通式,T形三通式。固定球结构球阀中有直通式和四通式。
直通式衬氟球阀用于截断腐蚀性介质,应用最为广泛。多通球阀可改变介质流动方向或进行分配,衬氟球阀广泛应用于防腐蚀工业管线。球阀的介质流动方向不受限制。球阀压力、通径使用范围较宽,但使用温度受氟塑料材料的限制和制约。
衬氟球阀是近几十年来发展最为显著的阀种。特别是大口径球阀已经脱出了传统用于放流和断流的使用概念,越来越多地用来代替传统节流的截止阀。随着球阀结构的创新发展,新材料的开发应用,特别是内件结构的改进,它的使用范围也随之扩大。在流程工业的节流中,它已经打破了截止阀的“一统天下”的局面,成为控制阀的工业领域中发展最快的一种阀门,这是因为旋转90启闭的球阀在流量控制方面有比截止阀更大的优点。
①不像截止阀那样启闭时阀杆穿过填料易于拉伤填料和泄出介质,易使阀杆在大气中腐蚀。
②由于驱动装置和定位器技术发展,特别是计算机集成处理系统(CTPEM)的应用,使包括球阀在内的旋转90^启闭阀门更适于应用在控制系统中。
③调节范围大,同一尺寸的球阀比截止阀的流量调节范围要大10~20倍,球阀的可调比(即最大控制流量与最小控制流量之比)为100:1以上。
④规格范围大、系列多。
从浮动球与固定球方面来看,更倾向于使用固定球,即球带耳轴支撑。礁P0做
当口径大于DN150时,最多的使用是固定球阀。这是考虑到这种口径阀门其球体的质量很大,约在50kg以.上,如果采用浮动球,球体压在密封座上,操作时就会对密封座产生很大的磨损。相反固定球沿流道轴向密封,就不会对密封座产生那样大的磨损。
