Q641F气动O型球阀

Q641F气动O型球阀是由活塞式气动执行器和O型球阀组成,活塞式气动执行器具有输出扭矩大,动作迅速的特点,和O型全通球阀组成气动O型球阀后,在管道紧急切断的场合有的大范围的应用。

DN15~200为浮动球式结构,DN250~300为固定球式结构,阀座采用挠性的唇缘结构,具有磨损补偿和中腔自动泄压作用,因而密封可靠,寿命长。执行机构采用公司的GT系列活塞气动执行机构。该执行机构具有体积小、重量轻、输出力大等特点,且活塞与缸体间配有摩擦系数较低的非金属导向环,避免了活塞与缸体的直接接触,降低了摩擦力,因而执行机构动作灵敏、使用寿命长。

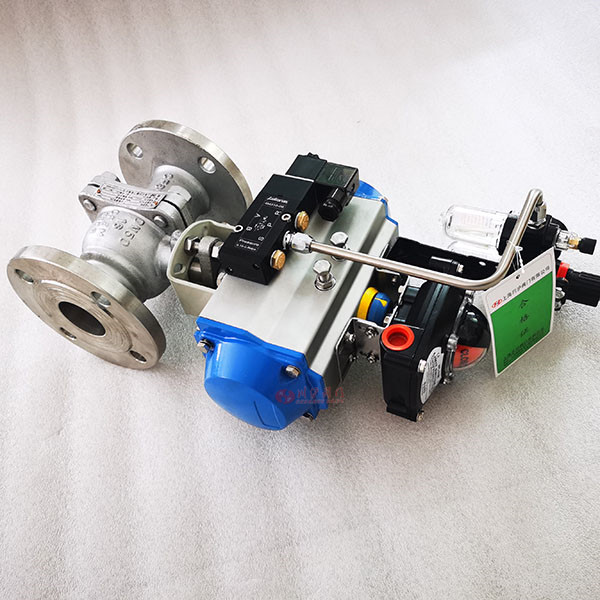

气动O型球阀

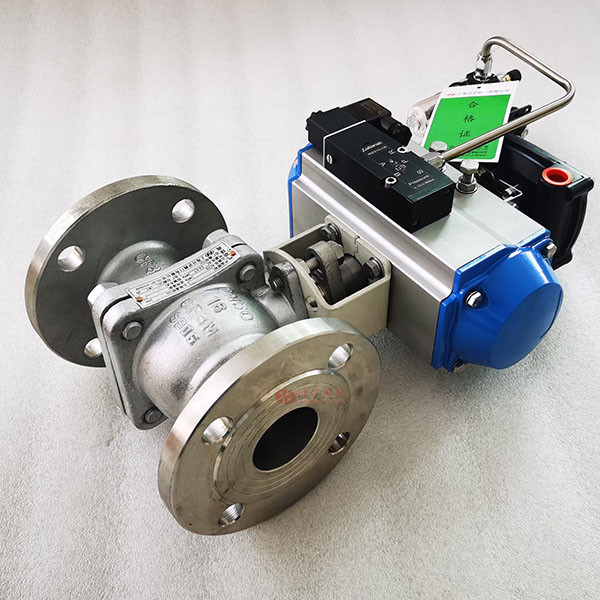

气动O型球阀

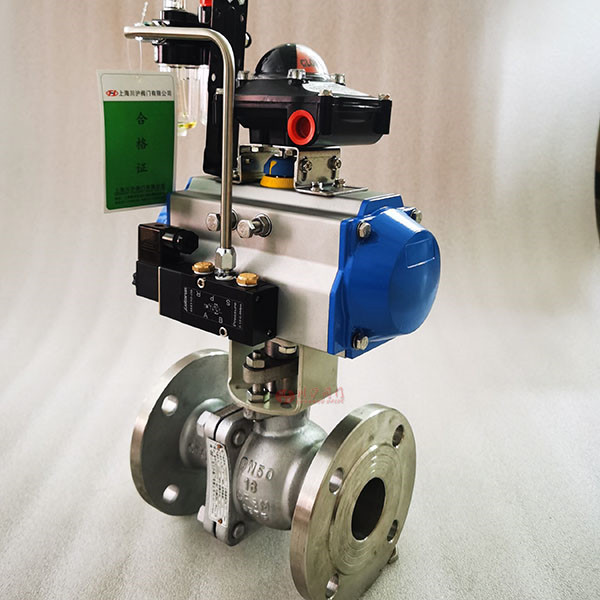

气动O型球阀

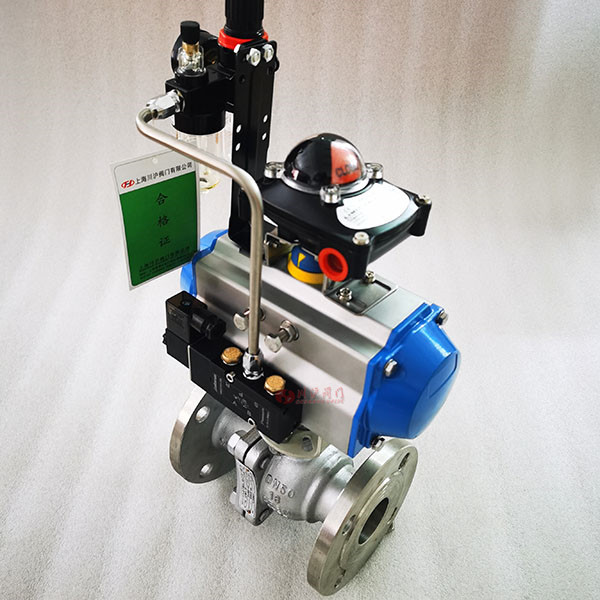

气动O型球阀

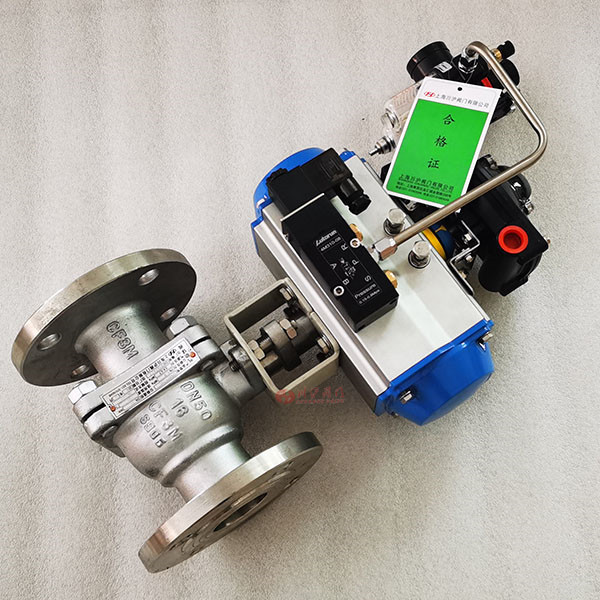

气动O型球阀

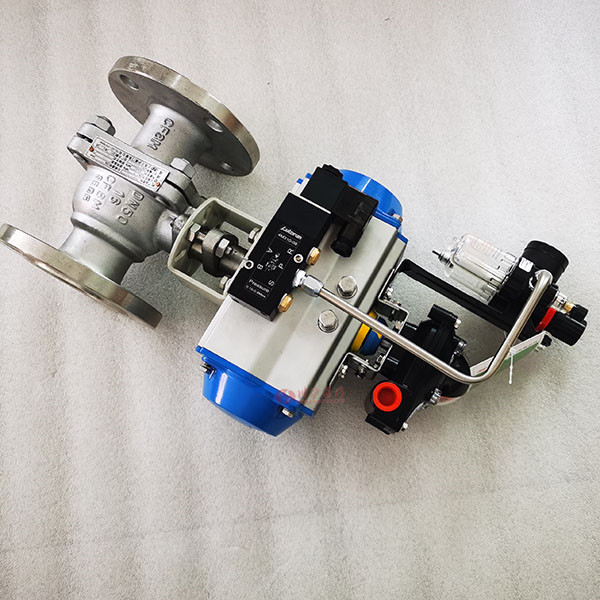

气动O型球阀

型式:直通两开式全腔型铸造球阀
公称通径:DN15~300mm
公称压力:PN1.6、2.5、4.0、6.4MPa、ANSI 150、300、JIS10K、20K
连接型式:法兰连接:RF、凹凸式
法兰标准:JB/T79.1-2015、ANSI B16.5-1981、JIS B2201-1984
材料:WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti、Ti、(CF8、CF8M、CF3、CF3M)、(SCPH2、SCS13A、SCS14A)注:可根据用户要求提供其它材料
上阀盖标准型:与阀体一体铸造
工作温度:-20~+180℃、-20~300℃(阀座材料对位聚苯)
填料:聚四氟乙烯、石墨

阀芯形式:圆柱形通孔球型阀芯
流量特性:快开特性
阀座:聚四氟乙烯、增强聚四氟乙烯、对位聚苯
材料:2Cr13、1Cr18Ni9Ti、OCr18Ni12Mo2Ti、Ti、(CF8、CF8M、CF3、CF3M)
垫圈:增强聚四氟乙烯、石棉
阀芯:转角90°

型式:AT-S单作用气动活塞执行机构(带弹簧复位)
AT-D双作用气动活塞执行机构
供气压力:0.4~0.7MPa
气源接口:1/4NPT
阀作用型式:单作用:气关式或气开式
双作用:根据信号转换控制阀开、阀关

上海川沪阀门生产的Q641F气动O型球阀具有结构简单、体积小、重量轻、密封可靠、寿命长、操作方便等优点,可广泛应用于石油、化工、电力、轻工等行业的自动控制。
