水封截止阀

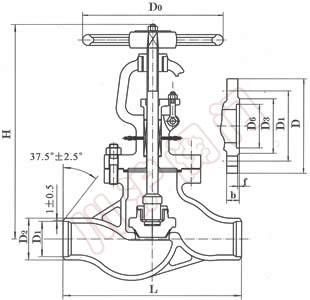

水封截止阀 水封截止阀,结构图
水封截止阀 水封截止阀 结构图

一、水封截止阀 主要用途

水封截止阀适用于公称压力PN2.5~4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质,适用介质为:水、油品、蒸汽和非腐蚀性气体。

二、水封截止阀 结构特点

1、选材考究,符合国内外相关标准,材料全面质量高。
2、密封副配对先进合理,提高了密封性能,使用寿命长。
3、产品按国家标准GB/T12235设计制造,结构新颖 ,造型美观。连接端有法兰和焊接,可根据用户不同要求配接。
4、填料函设计成水密封结构,接入0.6~1.6Ma的水填料,摩擦力小,密封好,能使系统大气隔离,保证良好的气密性,属环保产品。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
6、结构紧凑,操作灵活,检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成,密封可靠。填料更换可在不停机情况下进行,方便快捷不影响系统运行。

三、水封截止阀 应用范围

设计与制造 GB/T12235
连接端尺寸
结构长度 GB/T12221
焊端尺寸 GB/T12224
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢
ASME A105
ASME A216
标 志 GB/T12220
供 货 JB/T7928

四、水封截止阀 主要零件材料及主要用途

阀体> 阀盖> 阀瓣> 阀座 阀杆> 填料> 适用介质> 适用温度
(≤℃)>
WCB> 25+D507MO> 25+D577 2Crl3> 柔性石墨> 水、油品、蒸汽> 425>
A105 2Crl3+
Stellite12>
2Crl3+
Stellite6
2Crl3> 柔性石墨> 水、油品、蒸汽> 450>

五、水封截止阀 主要外形尺寸、连接尺寸及质量

DSJ4lH、DSJ41Y法兰型

公称压力 PN(MPa) 公称通径 DN(mm) 标准值 参 考 值
L D D1 D2 D6 b f n Z-φd DO H 质量(kg)
2.5 10 130 90 60 40   16 2   4-φ14 120 272 6
15 130 95 65 45   16 2   4-φ14 120 272 6
20 150 105 75 55   16 2   4-φ14 120 280 6
25 160 115 85 65   16 2   4-φ14 160 332 10
32 180 135 100 78   18 2   4-φ18 160 342 l1
40 200 145 110 85   18 3   4-φ18 200 395 17
50 230 160 125 100   20 3   4-φ18 240 43l 24
65 290 180 145 120   22 3   4-φ18 280 457 33
80 310 195 160 135   22 3   8-φ18 320 505 47
100 350 230 190 160   24 3   8-φ23 360 549 62
125 400 270 220 188   28 3   8-φ25 400 62l 96
150 480 300 250 218   30 3   8-φ25 500 703 128
200 600 360 310 278   34 3   12-φ25 650 828 168
4.0 10 130 90 60 40 35 16 2 4 4-φ14 120 272 6
15 130 95 65 45 40 16 2 4 4-φ14 120 272 6
20 150 105 75 55 5l 16 2 4 4-φ14 120 280 6
25 160 115 85 65 58 16 2 4 4-φ14 160 332 10
32 180 135 100 78 66 18 2 4 4-φ18 160 342 11
40 200 145 110 85 76 18 3 4 4-φ18 200 395 17
50 230 160 125 100 88 20 3 4 4-φ18 240 43l 24
65 290 180 145 120 110 22 3 4 4-φ18 280 457 33
80 310 195 160 135 121 22 3 4 8-φ18 320 505 47
100 350 230 190 160 150 24 3 4.5 8-φ23 360 549 62
125 400 270 220 188 176 28 3 4.5 8-φ25 400 621 96
150 480 300 250 218 204 30 3 4.5 8-φ25 500 703 128
200 600 360 310 278 260 34 3 4.5 12-φ25 650 828 168

DSJ6lH、DSJ61Y对焊型

2.5 10 130   10 18           120 272 5
15 130   12 22           120 272 6
20 150   19 30           120 280 6
25 160   27 36           160 332 8
32 180   3l 42           160 342 10
40 200   39 48           200 395 16
50 230   5l 61           240 43l 23
65 290   67 76           280 457 32?
80 310   80 92           320 505 43
100 350   99 112           360 549 58
125 400   12l 136           400 62l 94
150 480   145 162           480 705 119
200 600   206 224           650 828 165
4.0 10 130   10 18           120 272 5
15 130   12 22           120 272 6
20 150   19 30           120 280 7
25 160   ?27 36           160 332 8
32 180   31 42           160 342 10
40 200   39 48           200 395 16
50 230   51 6l           240 43l 23
65 290   70 80           280 457 33
80 310   80 92           320 505 46
100 350   99 112           360 549 61
125 400   12l 136           400 621 95
150 480   145 162           480 705 126
200 600   203 224           650 828 138
