法兰式衬氟蝶阀

D341F46法兰式衬氟蝶阀 D341F4法兰式衬氟蝶阀
D341F46法兰式衬氟蝶阀 D341F4法兰式衬氟蝶阀

一、法兰式衬氟蝶阀 用途及特点

法兰式衬氟蝶阀也称为氟塑料衬里蝶阀(耐腐蚀蝶阀),是将聚四氟乙烯树脂(或型材经加工)采用模压(或镶嵌)方法至于钢质或铁质的阀门承压件的内壁(同样的方法适用于各类压力容器及管路附件的内衬)或阀门内件的外表面,利用其在抗强腐蚀介质方面的独特性能做成各类阀门和压力容器。法兰式衬氟蝶阀和管道连接为法兰连接,符合国家标准JB/T79-2015标准,有特殊的法兰标准也可以进行定制。
在抗腐蚀材料中,聚四氟乙烯具有不可比拟的优异性能,除了熔隔碱金属,元素氟及芳香烃类外,在各种浓度的盐酸、硫酸、硝酸、王水、有机酸、强氧化剂、浓、烯酸交替、碱交替和给中有机溶剂中均呈惰性反应将聚四氟乙烯内衬于阀门内壁,既克服聚四氟乙烯次奥利奥强度低的缺点,又解决了阀门主体材料抗腐蚀性能差,成本高的不足。另外,聚四氟乙烯除了具有优异的化学稳定性外,其防污、防粘性好、动静摩擦系数值极小且相近,减摩润滑性能良好,将其作为阀门启、闭件的密封副、可降低密封面间摩擦力,减小阀门操作扭矩,提高产品使用寿命,其使用范围还可扩展到食品、医药工业。

二、法兰式衬氟蝶阀 采用标准

设计与制造:GB12238(中线)
结构长度:GB12221(短-长系列)
法兰尺寸:JB78/JB79(或按合同要求)
压力试验:GB/T13927
标志:GB12220
供货:GB/T12252

三、法兰式衬氟蝶阀 主要技术参数

称通经DN(mm) 50~1600
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 氟橡胶:-20℃~150℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
配置执行机构 可配气动执行器、电动执行器
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

四、法兰式衬氟蝶阀零部件材质

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB CF8 CF8M CF3 CF3M
3 阀杆 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 衬里/阀座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5 紧固销 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
6 填料 PTFE(F4)
7 填料压盖 WCB CF8 CF8M CF3 CF8
8 支架 WCB CF8 CF8
9 紧固螺栓 35 1Cr17Ni2 1Cr18Ni2
10

螺母

45 1Cr18Ni9 0Cr18Ni9

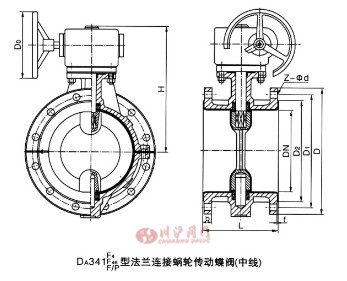

五、法兰式衬氟蝶阀 外形尺寸

D71F橡胶密封对夹蝶阀

D41F46/D341F46法兰式衬氟蝶阀PN1.0MPa和PN1.6MPa 连接尺寸

公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
40 3/2 106 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18
50 2 108 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18
65 5/2 112 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18
80 3 114 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18
100 4 127 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18
125 5 140 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18
150 6 140 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18
200 8 152 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23
250 10 250 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25
300 12 270 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25
350 14 290 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25
400 16 310 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30
450 18 330 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30
500 20 350 680 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34
600 24 390 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41
700 28 430 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41
800 32 470 1010 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41
900 36 510 1110 1050 1005 5 46 28-φ34 1120 1050 998 5 54 28-φ41
1000 40 550 1220 1160 1115 5 50 28-φ34 1255 1170 1110 5 60 28-φ48
