ZCZ（ZCK）空气电磁阀


空气电磁阀法兰式	空气电磁阀螺纹式

一、空气电磁阀概述

ZCZ（ZCK）空气电磁阀是进行气动开关控制的执行机构，常用作压缩空气管路的通断开关。它不仅能和脉冲气流，应用于脉冲信号发生器配套，产生脉冲气力输送线上；也适用于其他以压缩空气为介质的气动自控线上。广泛应用于建材、化工冶金、水泥、塑料、粮食等部门。

二、空气电磁阀型号规格说明

ZCZ（ZCK）蒸汽电磁阀型号规格

三、空气电磁阀技术参数

工作介质	煤气，空气等
公称温度℃	≤60
公称压力（MPa）	1.0
工作压差（MPa）	0.05~1.0							0.1~1.0
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
额定流量系数（KV）	按JB/T7352-94规定
泄漏量 (ml/min)	按JB/T7352-94·F规定
公称通径（mm）	15	20	25		32	40	50		65	80	100	125	150
功耗（VA）	40、30			30

四、空气电磁阀安装尺寸

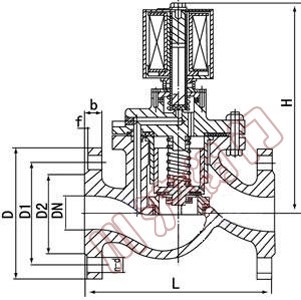

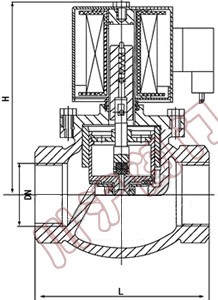

ZCZ（ZCK）空气电磁阀法兰式	ZCZ（ZCK）空气电磁阀螺纹式

公称通径 DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	180	150	105	75	56	16	2	4 -Φ14
25	153	110	1	195	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	205	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	220	200	150	110	84	18	3	4 -Φ18
50	192	162	2	235	230	165	125	99	20	3	4 -Φ18
65				250	290	185	145	118	20	3	4 -Φ18
80				260	310	200	160	132	20	3	8-Φ18
100				290	350	220	180	156	22	3	8-Φ18
125				365	400	250	210	184	22	3	8-Φ18
150				400	480	285	240	211	24	3	8-Φ22
