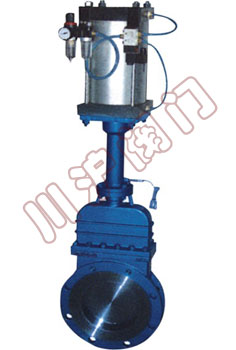

气动暗杆刀型闸阀

气动暗杆刀型闸阀 气动暗杆刀型闸阀,结构图
气动暗杆刀型闸阀 气动暗杆刀型闸阀 结构图

一、气动暗杆刀型闸阀 概述

气动暗杆刀型专用阀是闸阀的新品种 ,体积小,重量轻,轻型节材,是污水、煤浆、泥浆、空气、渣水混合物、供水、造纸、矿山等待业中的理想产品。

刀形闸阀采用金属对金属的硬密封,或采用金属对橡胶的软密封。在开启和关闭的过程中,闸板与密封面采用了特殊的设计,磨擦较少,经久耐用。

此种刀形闸阀的上密封突破了常规的密封形式,采用上盖结构,使得上密封由大面积的矩形密封改成了小面积的圆周密封,密封性能大大提高。在圆周密封的基础上,又采用了目前国际上先进的浮动密封结构,使得上密封达到了与管道同寿命的程度,从而整体上提高了阀门的使用寿命。

此种闸阀在手轮顶部加装封套装置后,可以使阀门活动部件全部处于封闭状态,闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。

二、气动暗杆刀型闸阀 主要性能规范

公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
纸浆、污水、煤浆、灰、渣水混和物

三、气动暗杆刀型闸阀 主要零部件材质

体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金

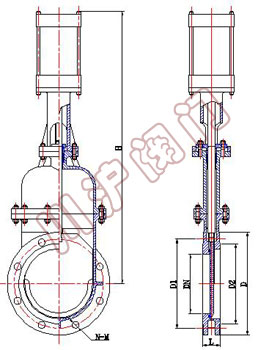

四、气动暗杆刀型闸阀 主要外形及连接尺寸(mm)

MPa DN L D D1 D2 H N-M D0
1.0 50 43 160 125 100 4-M16 180
65 46 180 145 120 4-M16 180
80 46 195 160 135 4-M16 220
100 52 215 180 155 8-M16 220
125 56 245 210 185 8-M16 230
150 56 280 240 210 8-M20 280
200 60 335 295 265 8-M20 360
250 68 390 350 320 12-M20 360
300 78 440 400 368 12-M20 400
350 78 500 460 428 16-M20 400
400 102 565 515 482 16-M22 400
450 114 615 565 532 20-M22 530
500 127 670 620 585 20-M22 530
600 154 780 725 685 20-M27 600
700 165 895 840 800 24-M27 600
800 190 1010 950 898 24-M30 680
900 203 1110 1050 1005 28-M30 680
1000 216 1220 1160 1115 28-M30 700
1200 254 1450 1380 1325 32-M36 800
1.6 50 43 160 125 99 4-M16 180
65 46 185 145 120 4-M16 180
80 46 200 160 135 8-M16 220
100 52 220 180 155 8-M16 220
125 56 250 210 185 8-M16 230
150 56 285 240 210 8-M20 280
200 60 340 295 265 12-M20 360
250 68 405 355 310 12-M22 360
300 78 460 410 375 12-M22 400
350 78 520 470 435 16-M22 400
400 102 580 525 485 16-M27 400
450 114 640 585 545 20-M27 530
500 127 715 650 609 20-M30 530
600 154 840 770 720 20-M36 600
700 165 910 840 788 24-M36 600
800 190 1025 950 898 24-M36 680
900 203 1125 1050 998 28-M36 680
1000 216 1255 1170 1110 28-M42 700
1200 254 1485 1390 1325 32-M48 800
