电动暗杆闸阀

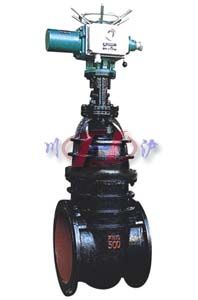

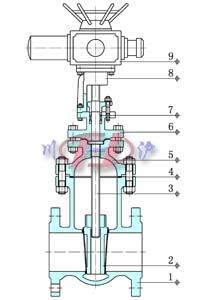

电动暗杆闸阀 电动暗杆闸阀 (内部结构图)
电动暗杆闸阀 电动暗杆闸阀 (内部结构图)

■ 产品概述

川沪公司生产的电动暗杆闸阀该产品驱动部分采用多回转电动装置,用以驱动和控制阀门的开启和关闭,操作人员可以在控制室内远距离对电动暗杆闸阀进行控制,也可以现场手动操作,也可以与计算机配合实现计算机自动控制。电动暗杆闸阀广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程,满足了现代工、农业的自动化要求。

■ 产品特点

1、电动暗杆闸阀适用于液、气介质管路和设备,作为接通和断流之用。
2、电动暗杆闸阀在管路中主要作截流用,安装不受流向限制。传动方式采用电动,启闭时可传递较大的力矩,大大减轻了启闭强度。
3、电动暗杆闸阀具有强度高、刚性好、耐磨损、寿命长、性能稳定等特点

■ 技术标准

执行标准 设计制造 结构长度 法兰面尺寸 试验-检验
GB/T12234-89 GB/T12221-89 JB79 GB/T9113 JB/T9092-99 GB/T13927-92

■ 主要性能规范

型号 公称压力 (MPa) 试验压力 (MPa) 工作温度 使用介质
密封 强度
Z945H-10 1.0 1.1 1.5 200 ℃ 水、蒸汽、油
Z945W-10
Z945T-10 100 ℃ 油品、煤气

■ 主要零件材料

1 阀体 灰铸铁、铸钢
2 闸板 碳钢+合金钢、灰铸铁、灰铸铁+黄铜
3 阀杆 碳钢、不锈钢、黄铜
4 垫片 四氟垫片、金属石墨垫片
5 大阀盖 灰铸铁、铸钢
6 小阀盖 灰铸铁、铸钢
7 填料 句四氟乙烯、柔性石墨、浸油石棉盘根
8 支架 灰铸铁、铸钢
9 电动执行器 壳体(HT200、WCB)

■ 主要外形及连接尺寸

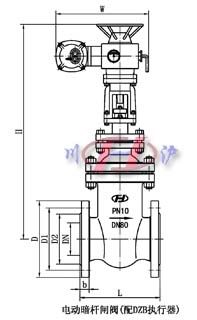

电动暗杆闸阀(配DZW执行器) 电动暗杆闸阀(配DZB执行器)
公称通径DN L H W D D1 D2 b
50 180 根据客户
所要求配
置电动执
行器而定
160 125 100 20
65 195 180 145 120 20
80 210 195 160 135 22
100 230 215 180 155 22
125 255 245 210 185 24
150 280 280 240 210 24
200 330 335 295 265 26
250 380 390 350 320 28
300 420 440 400 368 28
350 450 500 460 428 30
400 480 565 515 482 32
450 510 615 565 538 32
500 540 670 620 585 34
600 600 780 725 685 36
700 660 895 840 800 40
