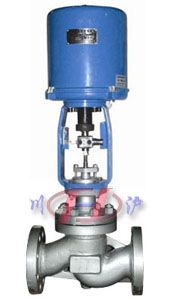

ZDSYL电动压力调节阀 ZRSYL电动压力调节阀

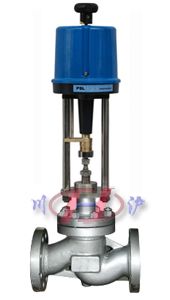

ZDSYL电动压力调节阀 ZRSYL电动压力调节阀

■ 电动压力调节阀 产品概述

ZD(R)SYL电动压力调节阀是一种压力平衡式调节阀,采用笼式套筒导向、双密封结构,配用3810系列(或PSL系列)电动执行机构,电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4~20mADC或1~5VDC)及电源即可控制阀门开度,将电流信号转变成相对应的直线位移,自动地控制调节阀开度达到对压力连续调节。电动压力调节阀整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。电动压力调节阀特别适用于允许泄露小、阀前后压差较大的工作场合。

■ 电动压力调节阀 主要技术参数

● 阀体

阀体形式 直通铸造球型阀
公称通径 DN20~300mm
公称压力 PN1.6、2.5、4.0、6.4
法兰标准 GB/T9113、 JB/T79
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+230℃、高温型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 阀内件

阀芯形式 笼式套筒型阀芯
流量特性 线性、等百分比

● 执行机构

执行器型号 3810L系列、PSL系列
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

■ 电动压力调节阀 主要零件材料及结构图

1 阀体 WCB CF8 CF8M CF3M 电动压力调节阀内部结构图
2 垫片 PTFE/金属石墨垫片
3 阀笼 304 304 316 316L
4 阀芯 304 304 316 316L
5 导向套 304 304 316 316L
6 阀盖 WCB CF8 CF8M CF3M
7 阀杆 304 304 316 316L
8 填料 PTFE/柔性石墨
9 弹簧 65Mn 304 316 316L
10 螺母 304 304 316 316L

■ 电动压力调节阀 主要性能指标

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配3810L ±2.5; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

■ 电动压力调节阀 额定流量系数Kv、允许压差

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 dN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 直线 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
额定行程(mm) 16 25 40 60 100
允许压差(MPa) 公称压力

■ 电动压力调节阀 主要外形及连接尺寸

电动压力调节阀外形尺寸
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 550 640 880
PN40 194 197 200 235 267 292 317 368 425 473 640 760 910
PN64 206 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 132 158 170 179 214 221 234 270 294 331 390 450
H2 PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 225 257 257 257 310 310 310 310 310
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
