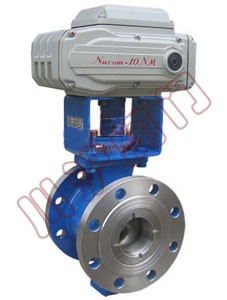

ZAJV电动V型调节球阀

 ZAJV电动V型调节球阀
 ZAJV电动V型调节球阀结构图
电动V型调节球阀 电动V型调节球阀 结构图

一、电动V型调节球阀 概述

ZAJV电动V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。其主要特点是:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。

二、电动V型调节球阀 技术参数

公称通径DN(mm) 25~400
公称压力PN(MPa) 1.6~6.4
公称压力Ps(MPa) 强度试验 2.4~9.6
密封试验 1.76~7.0
材料\代号 C P R
主要
零件
阀体 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯、不锈钢、硬质合金
填料 聚四氟乙烯、柔性石墨
适用工况 适用介质 水,蒸汽,油品 硝酸类 醋酸类
适用温度 -28~400℃ -28~500℃
执行器 型号 CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
连接形式 对夹式、法兰式,法兰按JB79-59标准

三、电动V型球阀 主要性能指标

基本误差 回差 死区 输入信号 输出信号
全行程的 ≤±2% 全行程的 ≤±2% 全行程的 ≤0.8% 4~20mADC 4~20mADC

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公称压力PN(MPa)

1.6、2.5、4.0、6.4

流量特性

近似等百分比(参见典型曲线图)、直线特性

阀板转角(度)

0°~至90°(可调)

允许泄漏量等级

软密封:零泄露
硬密封:≤额定Cv×0.001%

软密封:VI微气泡级,金属密封:≤额定CV×0.065%

动作时间(S/90度)

8.5~30

36~60

可调节比

250:1

300:1

四、电动V型调节球阀 流量特性曲线

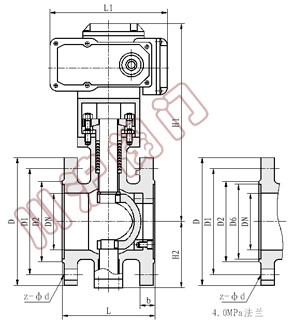

五、电动V型调节球阀 外形尺寸

公称通径
DN(mm)
尺寸 (mm)
对夹 法兰式 L H1 H2
D D D1 D2 q Z-Φd
25 64 110 85 65 14 4-14 102 277 60
40 82 145 110 85 16 4-18 114 305 75
50 100 160 125 110 16 4--18 124 364 95
65 120 180 145 120 18 4-18 145 379 105
80 131 195 160 135 20 8-18 165 389 120
100 158 215 180 155 20 8-18 194 402 140
125 180 245 210 185 22 8-18 213 426 165
150 216 280 240 210 24 8-23 229 453 185
200 268 335 295 265 26 12-23 243 473 205
250 326 405 355 320 30 12-25 297 540 240
300 460 460 410 3750 30 12-25 338 590 290
350 470 - - - - -
400 525 - - - - -

相关型号:电动V型调节球阀 电动V型切断球阀
