ZAJTQ电动三通调节球阀

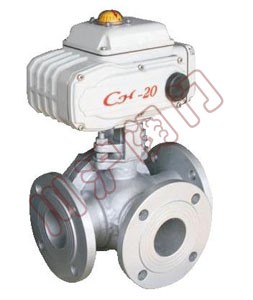

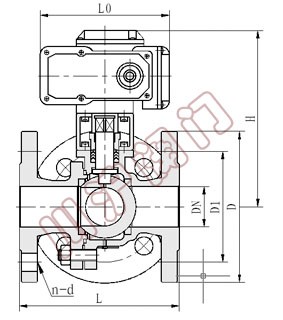

 ZAJTQ电动三通球阀  ZAJTQ电动三通球阀结构图
电动三通调节球阀 电动三通调节球阀 结构图

一、电动三通调节球阀 概述

电动三通调节球阀由CHR系列智能式电动执行机构和三通球阀组成,是一种旋转类切断调节阀门, 具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛 用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控 制中。
两阀座密封三通球阀具有结构紧凑、外型美观、密封性 能好。它能实现对管道中介质流向的切换。也能使相互垂直 的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理,它 不仅可实现介质流向的切换,也可使三个通道相互连通,现 时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

二、电动三通调节球阀 执行标准

1.设计和制造:GB//T12237-1989; APl608
2.检验和试验:GB/T13927-1992; APl 598
3.法兰连接:JB/T79; ASME/ANSI B165
4.结构长度:JB-12221

三、电动三通调节球阀 流向原理图

三通球阀分L型和T型,介质流通方向见下图。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型三通球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。

三通球阀流向示意图

四、电动三通调节球阀 主要技术指标

控制精度:0.1%~3.1%可调。
接受控制信号:0~10mA.DC、4~20mA.DC或1~5V.DC。
按键选择:1、输入信号中断时:“中断”模态(开、停、关)2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定,方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位,抑制振荡精度高。
输出电动装置位置信号:4~20mA.DC对应电动装置全闭、全开。

五、电动三通调节球阀 阀门材料

1) 轴 Shaft 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
3) 压紧环型螺母 Gland nut ring 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
4) 顶部密封环 至p tight ring 聚四氯乙烯 PTFE
5) O环 O-Ring 氟橡胶 VITON
6) 垫圈 Washer 聚四氯乙烯 PTFE
7) 密封圈 Seals 聚四氯乙烯 PTFE
8) 阀体 Body 不锈钢 ANSI316 1.4408
9) 球阀 Ball 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
10) 顶部密封 End sealings 聚四氯乙烯 PTFE
11) 端部 End 不锈钢 ANSI316 1.4408
12) 法兰 Flange 不锈钢 ANSI316 1.4408

六、电动三通调节球阀 规格尺寸

DN mm. 10 15 20 25 32 40 50 65
内螺纹尺寸 GAS 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2
通径  mm. 10 15 20 25 32 40 50 65
P. 阀门 PN40 PN40 PN40 PN40 PN40 PN40 PN25 PN25 PN25
A mm. 207,5 207,5 207,5 207,5 256,5 256,5 256,5 256,5
B mm. 122,5 122,5 122,5 122,5 156,5 156,5 156,5 156,5
C mm. 68 68 68 68 94 94 94 94
D mm. 163,5 163,5 163,5 163,5 185 185 185 185
X mm. 44 44 44 44 44 44 44 44
E mm. 120 130 140 150 180 200 220 240
ΦG mm. 90 95 105 115 140 1450 165 185
ΦM mm. 60 65 75 85 100 110 125 145
ΦN mm. 14/4 14/4 14/4 14/4 18/4 18/4 18/4 18/4
H mm. 249,5 252,5 260 264,5 304,5 312 275,5 284,5
T. of cycle 50/60 Hz s. 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5
重量 Kg. 8,1 8,6 10,1 11,5 20,5 23,7 28 32,6
