电动真空球阀

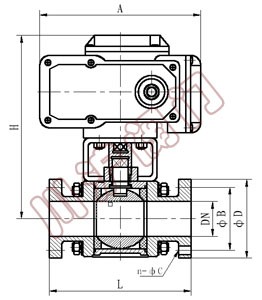

电动真空球阀 电动真空球阀结构图
电动真空球阀 电动真空球阀结构图

一、电动真空球阀 阀门概述

电动真空球阀是适用于真空系统中接通或切断管路的介质流。该阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制。阀门为直通式,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用。并可以任意位置安装。
适用的工作介质为带酸、碱性的气体或液体。
适用的介质温度:标准密封件-25~+120度
耐高温密封件-25~+230度

二、电动真空球阀 主要外型尺寸

型号 公称通径(DN) 外形尺寸
法兰标准 气源压力
(Mpa)
适用范围(Pa) 漏气率(Pa.L/S)
H L A ΦD ΦB n-ΦC
Q-15 15 154 100 140 60 45 4-6.5 GB6070.4-85
GB4982-85
0.4~0.8 10 5 ~1x10 -3 <1x10 -3
Q-25 25 175 114 164 70 55
Q-32 32 220 140 190 90 70 4-9 GB6070.4-85
Q-40 40 247 165 100 80 GB6070.4-85
GB4982-85
Q-50 50 282 175 247 110 90 GB6070.4-85
Q-65 65 315 186 247 130 110
Q-80 80 345 198 276 145 125 8-9
Q-100 100 365 220 308 165 145

订货须知 1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
