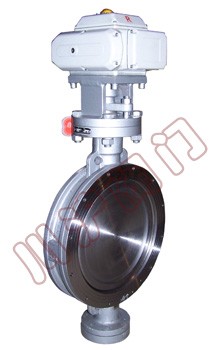

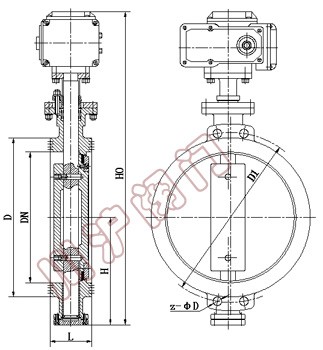

电动硬密封对夹蝶阀 | 电动硬密封对夹蝶阀 结构图 |
电动硬密封对夹蝶阀采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
CH系列特点:
1.功能强劲:智能型、调节型、开关式。
2.体积小巧:体积仅相当于同类产品的35%左右。
3.使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。
公称通径DN(mm) | 50-1200 | |||
---|---|---|---|---|
公称压力PN(MPa) | 1.0 | 1.6 | ||
公称压力PS(MPa) | 强度试验 | 1.5 | 2.4 | |
密封试验 | 1.1 | 1.76 | ||
材料\材料代号 | C | P | R | |
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
密封圈 | 四氟 不锈钢 | |||
填料 | 四氟 柔性石墨 | |||
适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 |
适用温度 | -40℃~200℃(超该温度范围;订货时请注明) |
1、偏离管道中心 2、偏离密封面中心 3、倾斜的锥形 当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。 |
|
公称通径DN(mm) | 尺寸(mm) | |||||
---|---|---|---|---|---|---|
L | D | D1 | H | H0 | Z-Φd | |
50 | 43 | 165 | 125 | 82 | 260 | 4-18 |
65 | 46 | 185 | 145 | 95 | 280 | 8-18 |
80 | 49 | 200 | 160 | 108 | 355 | 8-18 |
100 | 56 | 220 | 190 | 125 | 390 | 8-23 |
125 | 64 | 250 | 220 | 138 | 490 | 8-25 |
150 | 70 | 285 | 250 | 198 | 630 | 8-25 |
200 | 71 | 340 | 310 | 236 | 690 | 12-25 |
250 | 76 | 405 | 370 | 276 | 830 | 12-30 |
300 | 83 | 460 | 430 | 308 | 930 | 16-30 |
350 | 92 | 520 | 490 | 340 | 1010 | 16-34 |
400 | 102 | 580 | 550 | 374 | 1070 | 16-34 |
450 | 114 | 640 | 600 | 384 | 1140 | 20-34 |
500 | 127 | 715 | 660 | 448 | 1200 | 20-41 |
600 | 154 | 840 | 770 | 490 | 1340 | 20-41 |
700 | 165 | 910 | 875 | 542 | 1600 | 24-48 |
800 | 190 | 1025 | 990 | 607 | 1780 | 24-48 |
900 | 203 | 1125 | 1090 | 665 | 1920 | 28-54 |
1000 | 216 | 1255 | 1210 | 731 | 1960 | 28-58 |
1200 | 254 | 1485 | 1420 | 842 | 2360 | 32-58 |
