电动高温烟气尘气蝶阀 | 电动高温烟气尘气蝶阀 尺寸图 |

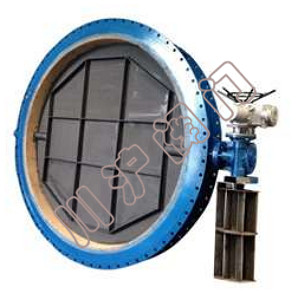

电动高温烟气尘气蝶阀设计合理,装拆容易,便于修理。电动高温烟气尘气蝶阀结构简单紧凑、重量轻,90°旋转,启闭迅速。密封结构设计合理,达到完成密封,泄漏为1%,能适应较恶劣工况。更换阀板密封圈、蝶板、转轴等材质,可适用多种介质和不同温度。特别是电动高温蝶阀采用不锈钢材质钢环,既防腐又耐磨,使适用范围更加广泛。电动高温烟气尘气蝶阀系在引进国外先进技术,结合国内制造工艺开发而成的新一代电动高温蝶阀。电动高温蝶阀广泛地应用于冶金、建材、化工、电站、玻璃等行业中的高温气体管道中,作为高温气体介质流时调节或切断装置,电动高温蝶阀可与各种执行器配套使用组成不同性能设备。电动高温烟气尘气蝶阀中的阀体、阀板采用优质耐热钢材料制作而成。电动高温蝶阀具有耐高温、体积小、转动灵活、使用寿命长、操作维护方便等特点。
电动高温烟气尘气蝶阀,阀体带衬里阀板和阀座,阀板采用及轴均采用304耐热不锈钢制造。高温蝶阀(高温烟道挡板)具有高强度、耐磨、抗腐蚀等性能,结构上设有空气吹扫孔,使阀门在高温条件下有利于正常运行,减少积灰,使阀板不出现卡死现象、从而保证阀板开启灵活。
电动高温烟气尘气蝶阀根据用户的需要,高温蝶阀(烟道挡板)亦可设计制造成方形,上园下方形,以适用不同截面形状烟道的需要。
1.管道内不可有大于50mm,块状固体冲击阀门
2.管道内若有衬耐火材料必需保证阀门正常开启
3.本涂料耐温650℃,若超出此温度阀门不可使用
4.电动装置为户外型,但非粉尘防爆,需要定期灰尘清理
1、仔细核对阀门使用情况是否与其性能规范相符;(温度、压力)
2、检查阀门通道及密封面是否有杂物,并及时清除;
3、开箱后阀门要及时安装,请勿随意松动阀门上的任何紧固螺钉或螺母;
4、蝶阀轴向与地面平行,轴向不可与地面垂直式安装
5、安装、调试人员要仔细阅读使用说明书和气动、电动执行器等说明书,严格按说明书、接线图进行安装、操作、调试及接线;
6、电动蝶阀在安装之前,好处于关闭状态为宜,焊接时应将阀门通道用盖板挡住;防止颗粒、杂物搓伤密封面。
7、电动蝶阀可以安装在任意角度的管道上,为了维护方便建议不要倒置安装。
8法兰电动蝶阀安装在管路末端时,末端这边需配装法兰片,以防止密封圈挤压过位。

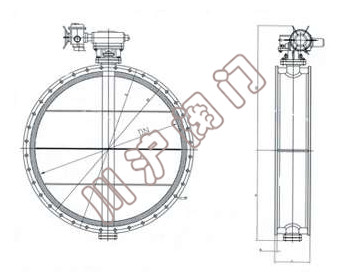

DN | D1 | D | B | b | n-d |
---|---|---|---|---|---|
DN200 | 280 | 320 | 140 | 14 | 8—18 |
DN250 | 335 | 375 | 140 | 14 | 12-18 |
DN300 | 395 | 440 | 170 | 14 | 12-22 |
DN400 | 495 | 540 | 190 | 16 | 16-22 |
DN500 | 600 | 645 | 190 | 18 | 16-22 |
DN600 | 705 | 755 | 210 | 20 | 20-26 |
DN700 | 810 | 860 | 210 | 20 | 24-26 |
DN800 | 860 | 900 | 210 | 20 | 24-30 |
DN900 | 1020 | 1075 | 250 | 20 | 24-30 |
DN1000 | 1120 | 1175 | 250 | 22 | 28-30 |
DN1200 | 1320 | 1375 | 250 | 24 | 32-30 |
DN1400 | 1520 | 1575 | 300 | 24 | 36-30 |
DN1500 | 1620 | 1675 | 300 | 24 | 40-30 |
DN1600 | 1730 | 1790 | 300 | 24 | 40-30 |
DN1800 | 1930 | 1990 | 300 | 24 | 44-30 |
DN2000 | 2130 | 2190 | 300 | 24 | 48-30 |
DN2200 | 2340 | 2405 | 300 | 24 | 52-33 |
DN2400 | 2540 | 2605 | 350 | 26 | 56-33 |
DN2500 | 2640 | 2705 | 350 | 26 | 56-33 |
DN2600 | 2740 | 2805 | 350 | 26 | 60-33 |
DN2800 | 2960 | 3030 | 350 | 30 | 64-34 |
DN3000 | 3160 | 3230 | 400 | 34 | 68-36 |
因为电动高温烟气尘气蝶阀属于非标定做产品,尺寸以具体参数为准,请电话联系川沪技术部。
