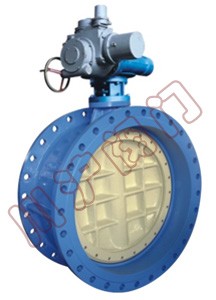

D941X电动软密封法兰蝶阀

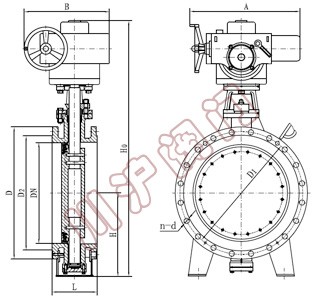

D941X电动软密封法兰蝶阀 D941X电动软密封法兰蝶阀 结构图
电动软密封法兰蝶阀 电动软密封法兰蝶阀 结构图

一、电动软密封法兰蝶阀 用途及特点

电动软密封法兰蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

二、电动软密封法兰蝶阀 采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、电动软密封法兰蝶阀 执行机构

1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2.环境温度:-20—+60℃(特殊订货-60—+80℃)
3.相对温度:≤90%(25℃时)
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性  气体混合物。(详见GB3836.1)
5.防护等级:户外型和防爆型为IP55(可订制IP67)。
6.工作制:为短时10分钟(可订制30分钟)。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基,奥托克,扬州电力,天二通,兰陵等;国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思(西门子)等。

四、电动软密封法兰蝶阀 主要技术参数

公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

五、电动软密封法兰蝶阀 主要零件的材质

零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

六、电动软密封法兰蝶阀 密封材料选用和适用温度

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 0~+80℃ -20~+82℃
-40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

七、电动软密封法兰蝶阀 外形尺寸

公称通径 长度
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 82.5 443 125 125 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 51
65 21/2 112 92.5 463 125 125 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 62
80 3 114 100 483 125 125 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 73.5
100 4 127 110 498 125 125 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 87
125 5 140 125 682 325 245 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 98
150 6 140 142.5 736 325 245 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 102
200 8 152 170 800 325 245 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 150
250 10 250 197.5 895 363 313 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 170
300 12 270 222.5 956 363 313 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 220
350 14 290 252.5 1029 363 313 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 350
400 16 310 282.5 1103 363 313 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 430
450 18 330 307.5 1186 465 439 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 550
500 20 350 335 1280 546 431 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 580
600 24 390 390 1321 546 556 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 850
700 28 430 447.5 1431 546 556 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 950
800 32 470 507.5 1542 546 556 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 1150
900 36 510 557.5 1800 617 706 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1750
1000 40 550 615 2363 632 706 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 2100
1200 48 630 727.5 2583 632 706 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2580
1400 56 710 837.5 2710 790 1338 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48 2990
1600 64 790 957.5 2845 868 1476 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56 3475
1800 72 870 1057.5 3060 868 1476 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56 4058
2000 80 950 1162.5 3350 965 1600 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62 4680
